Wagon aspirateur

Voir le sujet précédent Voir le sujet suivant Aller en bas

Wagon aspirateur

Message  Biquette 56 le Jeu 24 Nov - 14:19:40

M'étant rendu chez un « discounteur »  électroménager, en flânant dans les allées j'ai remarqué un aspirateur USB pour clavier d'ordinateur, et ça a fait tilt, je me suis souvenu d'un article vu sur le blog de « Piouls » concernant la modification de cet appareil pour en faire un wagon aspirateur. Vu le prix (3,75€) je ne risquais pas grand chose.
J'ai commencé par le démonter et remplacer le moteur 5V par un Mabuschi 12V que je possédais et qui par chance ne m'a pas nécessité de modifications du carter, l'encombrement était le même, je lui ai posé un pont de diode sur l'arrivée du courant de façon à ce que la turbine tourne toujours dans le même sens, quelque soit le sens de marche.







J'avais dans la boîte à misère un vieux wagon plat long Lima, je lui ai posé des lames de prise de courant, bien lesté aussi et j'ai charcuté le châssis pour visser l'aspirateur dessus de façon à ce que le bec aspirant soit au plus près de l'essieu AR pour éviter le déport dans les courbes





J'ai modifié le bec de l'aspirateur pour qu'il frôle le dessus des rails et miracle ça fonctionne !

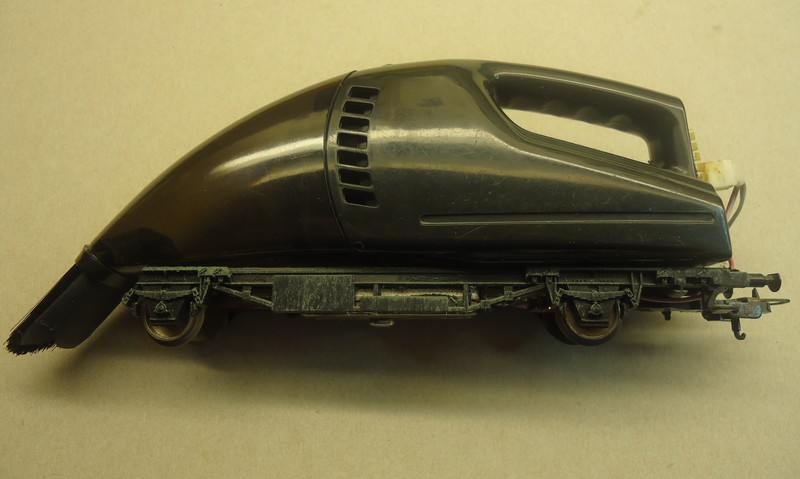

Voilà l'engin terminé :



Après 1 tour soit 10mn voici le résultat, impressionnant ! (la pièce de 1ct n'était pas sur le réseau, je l'ai posée là pour se faire une idée du volume aspiré):





Démo en vidéo:



Par contre on voit qu'un bandage a été récupéré, c'est à dire qu'il me faut maintenant « lever » toutes les machines pour savoir qui il appartient, c'est un sujet récurent que ces « saletés » de bandages, mais ayant remarqué que les danseuses Lima non équipées d'origine de bandages grimpaient bien la rampe hélicoïdale, j'ai décidé de changer petit à petit le maximum d'essieux sur les machines de façon à supprimer le maximum de ces accessoires qui sont source de soucis et d'encrassement de la voie, c'est ainsi qu'à aujourd'hui toutes les « nez cassés Roco » que je possède n'ont plus de bandages et ça marche tout aussi bien bien, je mets des essieux soit neufs où d'occasion et pour ne pas avoir de problèmes avec les pignons de différentes usures, je me suis confectionné un petit extracteur bien pratique (à partir d'un serre-joint spécial que je possédais) pour ne « transplanter » que les roues :
