hello king

ce sujet concerne les feux  d'une potence JOUEF

je  me  suis amuser a rechercher la cause de la panne , croyant  a une coupure sur un fil ,??? j'ai démonté cette potence pour voir ce qui n'allait pas .

en fait c'est la résistance qui avait grillée , cette résistance est cachée dans le tube noir a l'intérieur du pied vertical et soudée sur le fil noir  ""  masse ""
j'en ai profité pour changer les leds tout en gardant la platine d'origine , j'ai simplement tourné l'anode et la catode de position sur la platine
lors des soudures







les 2 nouvelles résistances ont trouvées leurs places au milieux du support horizontal
après essai , résultat concluant


cela doit etre le même principe pour petits les feux de pleines voies

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: potence en panne

Message  Biquette 56 le Dim 10 Déc - 10:33:01

Bien joué Papy,    donc si je comprends bien à la place d'une seule résistance sur le commun retour, tu as posé une résistance sur le positif de chaque led.  En fait c'est une bonne solution car souvent les leds rouge et verte n'ont pas le même éclat, donc avec une résistance adaptée sur le positif de chaque on peut mieux "calibrer" la luminosité.
avatar
Biquette 56

Messages : 2190
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: potence en panne

Message  papytrain76 le Dim 10 Déc - 12:41:19

hello king

tout a fait DANIEL  , tu a bien compris mon montage . voici ci dessous le montage avec 2 résistances de même valeur , 560  ohms
le vert éclaire plus fort que le rouge
je me demande si faut rajouter une diode 40001 , car sur le montage précédent ,passant sur le commun retour
 il y avait une diode de signal  Rolling Eyes ,avant la résistance ????

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: potence en panne

Message  Biquette 56 le Dim 10 Déc - 13:55:50

Là oui c'est flagrant la différence de luminosité sur ta photo, il faudrait essayer avec une résistance de 1Kh sur le vert pour voir ce que ça donne. Quant à la diode 1N4001, je n'en comprends pas l'utilité, perso je n'en pose jamais dans ce genre de montage. Question  L'avis de Phil sera certainement le bienvenu....à suivre.
En ce moment sur le réseau, je suis en passe "d'attaquer" la signalisation de la gare, et depuis peu j'utilise des "micro leds CMS" dont je trouve la luminosité plus réaliste que les rondes classiques de 3mm, enfin cela n'engage que moi, j'ai prévu un tuto à ce sujet mais je ne suis pas encore tout à fait prêt....à suivre là aussi
avatar
Biquette 56

Messages : 2190
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: potence en panne

Message  PHIL le Valenciennois le Dim 10 Déc - 22:05:29

Pas grand chose à rajouter , tout est correct , bravo Papy ! Une 1N4001 en série provoque une chute de tension de 0,6 Volt , mais pas nécessaire si tu as choisi la bonne valeur de résistance , 560 Ohms étant parfait .
avatar
PHIL le Valenciennois

Messages : 1309
Date d'inscription : 18/04/2012
Age : 62
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: potence en panne

Message  papytrain76 le Lun 11 Déc - 17:38:48

hello king

merki les gars pour ces commentaires , voici photos de la diode et la résistance d'origine qui se trouvaient sur le noir commun
et dont  j'ai supprimé ces deux composants sur la  potence .
je pourrais éventuellement réajuster l'éclairage moins fort sur la led verte , juste changer la résistance , une ou deux valeurs au dessus des 560 Ohms  cheers

PS : les leds  verte et rouge  font 2 mm.
pour les micro leds , c'est un peu complexe , j'attend  le  tuto de DANIEL pour idées et info

PHIL , peut tu me donner la valeur de la résistance de sur ma photo , merci d'avance






papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: potence en panne

Message  PHIL le Valenciennois le Jeu 14 Déc - 17:28:31

C'est une 560 Ohms
avatar
PHIL le Valenciennois

Messages : 1309
Date d'inscription : 18/04/2012
Age : 62
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: potence en panne

Message  papytrain76 le Jeu 14 Déc - 18:37:26

hello king

bonjour  PHIL
merci pour ce renseignement , c'est la même valeur que celle que  j'ai remplacée au pif
par contre j'ai réajusté l'éclairage de la led verte , j'ai placé une résistance de 1000 Ohms, les deux leds rouge et vert ont la même clarté . cheers

en ce qui concerne les petits feux de pleine voie , il sont alimentés par des ampoules donc il y a du taf en  vu de rénovation ancien matos

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: potence en panne

Message  Biquette 56 le Jeu 14 Déc - 21:07:57

Bravo the Papy King king
avatar
Biquette 56

Messages : 2190
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: potence en panne

Message  Biquette 56 le Mer 20 Déc - 22:17:30

Voici comment j'ai procédé pour loger les micros leds CMS dans les feux de butoirs et le feux carré de manœuvre nain :

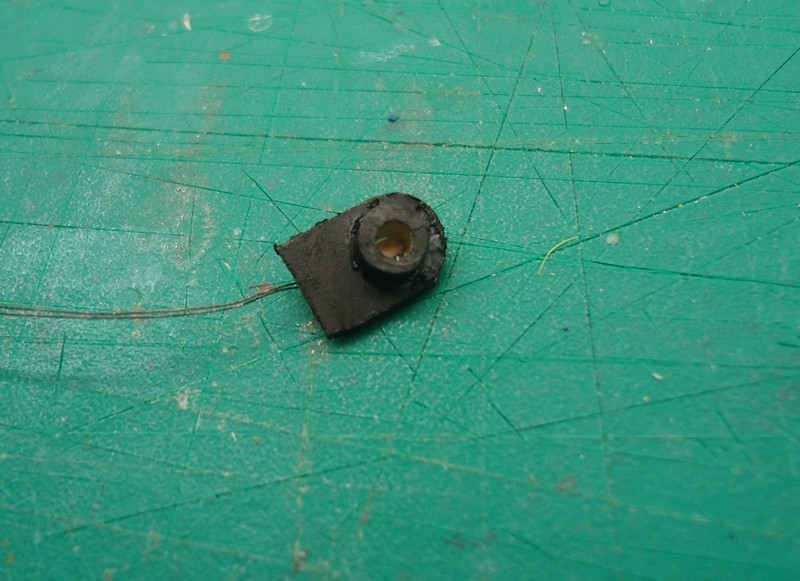

Je découpe au cutter une « rondelle » dans la gaine isolante plastique d'un câble électrique domestique de 1,5², d'un côté je fais une petite entaille pour y loger les fils émaillés, j'insère la led et et je la colle avec du Micro Kristal Klear, puis je peint l'AR en noir ainsi que le pourtour extérieur de la gaine une fois que l'ensemble est passé dans un support en plasticard. Pour le feux nain, le diamètre des alésages de passage des ampoules d'origine était le même que le diamètre extérieur de la gaine, donc facile et là aussi c'est collé au Micro Kristal. L' avantage de ces composants est qu'ils sont montés sur fil émaillé donc très discrets une fois en place par contre c'est un peu délicat à manipuler avec des gros doigts et deux mains gauches.









Voilà ce que ça donne, bien que l'éclat me paraisse un peu plus vif avec l' APN qu'en naturel







Je compte opérer de la même manière pour les cibles des nacelles, mais l'année prochaine bien sûr.
avatar
Biquette 56

Messages : 2190
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: potence en panne

Message  PHIL le Valenciennois le Jeu 21 Déc - 14:18:54

Pour obtenir une lueur violette comme dans la réalité , il suffit d'envelopper la led bleue avec du papier rouge transparent semblable à celui que l'on trouve autours des bonbons acidulés aux fruits . J'avais fait l'essais jadis , d'ailleurs je ne sais pas si j'avais pas posté un truc là dessus ( un heurtoir ) .
avatar
PHIL le Valenciennois

Messages : 1309
Date d'inscription : 18/04/2012
Age : 62
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: potence en panne

Message  Biquette 56 le Jeu 21 Déc - 21:57:07

Je me souviens bien que tu avais posté quelque chose là dessus Phil, mais pour ce qui est de mes Leds CMS, en fait elles sont parfaitement violettes à l'oeil, je pense que l'effet bleu dominant sur les photos est du au projecteur halogène additionnel que j'avais mis pour faire les photos et de plus mon vieil appareil pocket numérique n'est pas d'une grande qualité.
Cela dit puisque l'on parle de couleurs de ces petites "loupiottes" ça me rappelle celles des guirlandes alors j'en profite pour vous souhaiter un très joyeux Noël
avatar
Biquette 56

Messages : 2190
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: potence en panne

Message  PHIL le Valenciennois le Ven 22 Déc - 17:53:45

OK Daniel !!! Donc en vrai c'est bien violet . Bon Noël à toi et les tiens ainsi que tous les membres du forum
avatar
PHIL le Valenciennois

Messages : 1309
Date d'inscription : 18/04/2012
Age : 62
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: potence en panne

Message  papytrain76 le Sam 23 Déc - 12:41:02

hello king

merci DANIEL , pour ce complément d'informations  sur les micro LEDS

je vous souhaite également a tous un JOYEUX NOEL

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Lecture des couleurs des résistances

Message  Biquette 56 le Ven 5 Jan - 14:42:54

Étant actuellement en cours de câblage de la signalisation synchronisée avec les itinéraires sur la partie gauche de la gare, je suis confronté à l'utilisation de résistances diverses et j'ai parfois quelques doutes surtout avec le multiplicateur aussi je me réfère à ces deux sites dont voici les liens si ça peut vous être utile:

https://www.apprendre-en-ligne.net/crypto/passecret/ohm.html

http://www.positron-libre.com/cours/electronique/resistances/code-couleurs-resistances.php

A noter que parfois j'utilise tout simplement le bon vieux "métrix" qui là est infaillible pour connaitre la valeur d'une résistance.
