Remise à niveau 060DB Hornby HO

Message  Biquette 56 le Dim 11 Mar - 22:44:12

N'ayant pas utilisé le moteur Buhler que j'avais prévu pour la Z2, j'ai envisagé de l'utiliser pour la 060 DB Hornby.

Voir post :http://forumtrainmodelisme.lebonforum.com/t865-amelioration-automotrice-z2-jouef#7958

J'ai trouvé (par chance) sur « la baie » une loco US Méhanno en parfait état, comme neuve en boîte dont l'aspect du châssis me semblait proche de celui de la 060, après maints échanges avec le vendeur il s'est avéré que le diamètre des roues et l'entre-axe des essieux sur chaque bogie était à un poil près le même, j'ai donc fait l'acquisition de cette machine pour "une bouchée de pain", je vais revendre la caisse ainsi que le moteur, car c'est un Mabuschi bien moins performant que le Buhler. Par contre l'entre axe des bogie étant trop long, il m'a fallu reprendre le châssis, bidouillage maison oblige, tronçonnage de ce châssis en conservant les supports de pivotement des bogies et en carte plastique j'ai fait une entretoise a double fond ce qui m'a permis de le remplir de plomb, le moteur est vissé sur une équerre, les cardans d'origine Méhanno ont été raccourcis par sectionnement de l'arbre et manchonnage dans de la gaine de câble électrique de 2,5². Les premiers essais de roulement sont concluants, juste un peu trop rapide, mais cela n'est pas un problème je sais comment y remédier.
Les flancs de bogie ne correspondent pas du tout, c'est normal, je vais là aussi bidouiller pour y adapter les flancs Hornby que je vais affiner dans la foulée.











La caisse va bien évidemment subir un gros lifting, à commencer par le rebouchage des 3 orifices des vis de fixation d'origine, les vitrages seront remplacés par des Apocopa, le détaillage général se trouve encore assez aisément chez les artisans spécialisés, je vais bien sûr devoir ressortir l'aérographe, une peinture générale s'imposant, mais ça ce sera sur la fin, il me faut d'ici là réfléchir à la façon d'assembler caisse et châssis par encliquetage........


avatar
Biquette 56

Messages : 2195
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  papytrain76 le Mar 13 Mar - 12:40:11

hello king

bon hé bien je vois du gros et bon boulot en cours , je pensais vraiment pas du tout a ce que tu en arrive a ce changement sur cette machine

je m'en gratte encore la tête , concernant ma machine 060 , je la vend

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  Biquette 56 le Mar 13 Mar - 21:26:37

C'est vrai que j'ai un peu hésité, car c'est pas gagné, mais j'aime bien ce "sous marin", et il y a eu les éléments déclencheurs, (le châssis et le moteur), fut un temps aussi je comptais la vendre, mais il y aussi le côté sentimental ça fait plus d'un demi-siècle que je la possède....alors......
avatar
Biquette 56

Messages : 2195
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  papytrain76 le Mer 14 Mar - 17:57:50

Biquette 56 a écrit:C'est vrai que j'ai un peu hésité, car c'est pas gagné, mais j'aime bien ce "sous marin", et il y a eu les éléments déclencheurs, (le châssis et le moteur), fut un temps aussi je comptais la vendre, mais il y aussi le côté sentimental ça fait plus d'un demi-siècle que je la possède....alors......

hello king

la nuit porte conseil , j'ai une idée, j'attend que tu finisse ton "" sous marin "" et je t'envoi le miens pour modif , je ne l'ai pas encore vendu , lol!

mais sache que je suis en projet de digitaliser , alors il y a du taf Rolling Eyes

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  papymomo le Jeu 15 Mar - 8:54:20

papytrain76 a écrit:
Biquette 56 a écrit:C'est vrai que j'ai un peu hésité, car c'est pas gagné, mais j'aime bien ce "sous marin", et il y a eu les éléments déclencheurs, (le châssis et le moteur), fut un temps aussi je comptais la vendre, mais il y aussi le côté sentimental ça fait plus d'un demi-siècle que je la possède....alors......

hello king

la nuit porte conseil ,  j'ai une idée, j'attend que tu finisse ton  "" sous marin "" et je t'envoi le miens pour modif , je  ne  l'ai pas encore vendu , lol!

mais sache que je suis en projet de digitaliser , alors il y a du taf Rolling Eyes

Voilà une bonne idée, bravo Papy cheers
avatar
papymomo

Messages : 494
Date d'inscription : 18/04/2012
Age : 69
Localisation : 66 Laroque des Albères

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  Biquette 56 le Ven 16 Mar - 22:06:14

Ah Ah Ah !! Sacré Papy, c'est pas interdit de rêver...
avatar
Biquette 56

Messages : 2195
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  Biquette 56 le Mar 10 Avr - 22:10:34

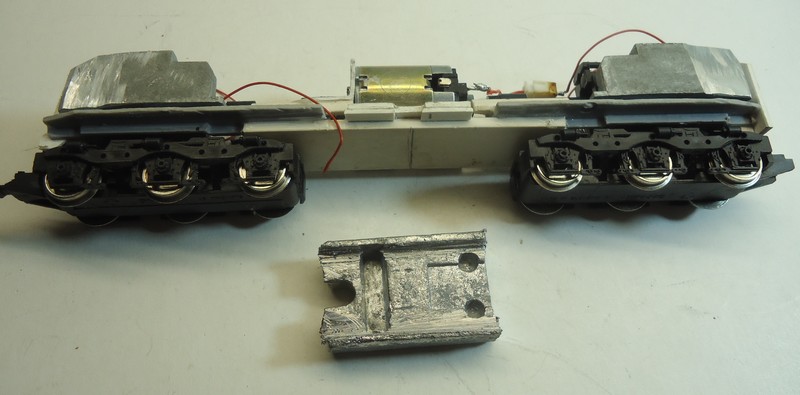

Poursuite "piano-piano" de travaux sur la 060, le châssis a été lesté avec d'une part aux extrémités supérieures un châssis de récup d'une BB 7201 Roco tronçonné en conséquences, et d'autre part le lest récupéré sur la US Méhanno, il se loge en dessous et est dissimulé par les coffres techniques, le poids actuel est de 460gr, il reste de la place pour augmenter encore un peu ce poids, cette machine étant suffisamment ventrue.

Le lest Roco









Le lest Méhanno fixé en dessous





La découpe des flancs de bogie Méhanno a été aisée et l'emboitement des flancs Hornby a demandé précision et dextérité, par contre je pensais amélioré l'esthétique des flancs Hornby en les ajourant, mais j'y renonce ce plastique est trop difficile à travailler, les outils ne mordent pas dedans.





A noter qu'actuellement tout est fixé avec de l'adhésif double face et que seulement quand tout sera OK, je supprimerais cet adhésif pour un collage définitif à la résine bi-composant.

Et bien entendu est venu le moment d'en tester le roulement avec une rame marchandise, c'est silencieux, puissant le ralentit est bon mais s'améliorera je pense après rodage.

Démo en vidéo:



A suivre....

avatar
Biquette 56

Messages : 2195
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  papymomo le Mer 11 Avr - 8:31:15

Ah oui, ça c'est du beau boulot. Bravo Daniel.
avatar
papymomo

Messages : 494
Date d'inscription : 18/04/2012
Age : 69
Localisation : 66 Laroque des Albères

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  papytrain76 le Jeu 12 Avr - 16:28:09

hello king

génial ces astuces , et la petite tourne comme une horloge , bravo DANIEL , bonne suite et finitions de travaux sur cette 060 amélioré

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  Biquette 56 le Ven 13 Avr - 8:52:44

Merci à vous les copains, mais il y a encore du taff et avec les jour meilleurs il y en a aussi au jardin en plus de la cuisine qui va faire totalement "peau neuve"...alors patience pour la suite....


Dernière édition par Biquette 56 le Sam 14 Avr - 8:55:36, édité 1 fois
avatar
Biquette 56

Messages : 2195
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  papytrain76 le Ven 13 Avr - 12:54:34

hello king

pas de soucis  , qui sait attendre sera mieux servis bon courage  pour  la  cuisine , c'est madame qui  va sauter de joie et te faire de bon petits plats
avec les légumes  direct du jardin a Daniel

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  Biquette 56 le Mar 17 Juil - 14:23:55

Très très peu d'avancées sur le réseau compte tenu de la météo qui incite plus aux loisirs en extérieurs, quelques travaux sur la modif de la 060DB, qui sera renommée CC 65000 avec les plaque de chez "Interfer".

Pour la mécanique : j'ai rajouté deux prises de courant supplémentaires, de ce fait les 12 roues captent. Par contre la patine des bogies ne me satisfait pas...à refaire …..



Pour la caisse : les gravures latérales d'origine Hornby "SNCF et 060DB" ont été arasées ainsi que les trompes moulées, les 3 trous des vis de fixation d'origine sur le toit ont été bouchés au mastic ainsi que ceux des main montoirs, et sur les faces AV et AR, le gros macaron a été supprimé pour l'implantation du macaron métal plus fin.
Après un ponçage long et minutieux au papier carrossier à l'eau de grain 1200, passage d'une couche d'apprêt blanc, qui servira d'ailleurs pour les bandes décoratives blanches dont est parée cette machine.







Prochaine étape, le masquage et peinture à l'aérographe des bleus clairs et foncés actuellement en commande.
avatar
Biquette 56

Messages : 2195
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  Biquette 56 le Dim 29 Juil - 21:54:34

Profitant du temps maussade, j'ai réalisé la peinture de la caisse à l'aérographe, pour la toiture je n'y suis repris à deux fois, je n'étais pas satisfait du grain de la première couche, peinture pas assez diluée et peut-être aussi le « coup de patte perdu » il y avait bien longtemps que je n'avais utilisé l'appareil, donc re-ponçage et la deuxième fois est la bonne, sur les photos la couleur est très assombrie on croirait du noir mais non en fait c'est bien le bleu diesel foncé de chez Interfer.
Par sûreté j'ai laissé « sécher » plusieurs jours avant de re-masquer pour faire le bleu clair de la caisse, là pas de soucis réussite du premier coup, je suis assez content du résultat, certes il y a quelques infimes retouches qui seront reprises à l'aiguille, cela vient du fait que j'ai un peu trop tardé à enlever les rubans de papier masquage « Tamya » et la peinture ayant déjà « tirée » quelques micros écailles se sont produites. Il reste à re-masquer pour faire les grilles latérales et la déco blanche des faces de cabine, mais je vais attendre quelques jours.







Dans le foulée j'en ai profité pour repeindre la 68001 Fleischmann dont la couleur de caisse n'est d'origine pas conforme.







Ces travaux m'ont redonné le goût du travail à l'aérographe et je m'en resservirais pour la patine des machines et wagons, en étant toute fois modéré car étant en époque IV en ces temps là le matériel était d'aspect autrement plus propre que de nos jours.
avatar
Biquette 56

Messages : 2195
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: Remise à niveau 060DB Hornby HO

Message  papytrain76 le Mer 1 Aoû - 20:55:07

hello king

du bon boulot pour cette suite , hate de voir la tite touche finale

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas
