modif picasso ( suite )

Message  papytrain76 le Mer 12 Sep - 19:04:42

bonjour a tous Very Happy
voiçi la suite des travaux sur mon picasso 3 ème génération type champagnole ( pise de courant sur éssieux arrière et NON moteur genre draisine )

installation d ' un éclairage intérieur type ruban leds
suivez les images , elles vous expliquent le montage simple et discret ( le cablage )

alimentation ruban leds CMS


j ai rogner le fond du chassis au dessus des réservoirs pour faire place au condo et de mème sur le haut des paroies ( 2 mm ) voir découpes couleurs orange


bonne bricole pour ceux que cela intérresse ciao papy le bricoleur Razz


vue raprochée de la découpe


présenter et coller la bande d' éclairage sur ruban double face a l'intérieur du faux toit




bien positionner le condo entre le moteur et la paroie de séparation



sur les deux montants intérieurs des vitrages , deux morceaux de collant double face pour maintenir les fils , donc cachés et dicrets


fils venant du toit non visible de l ' extérieur

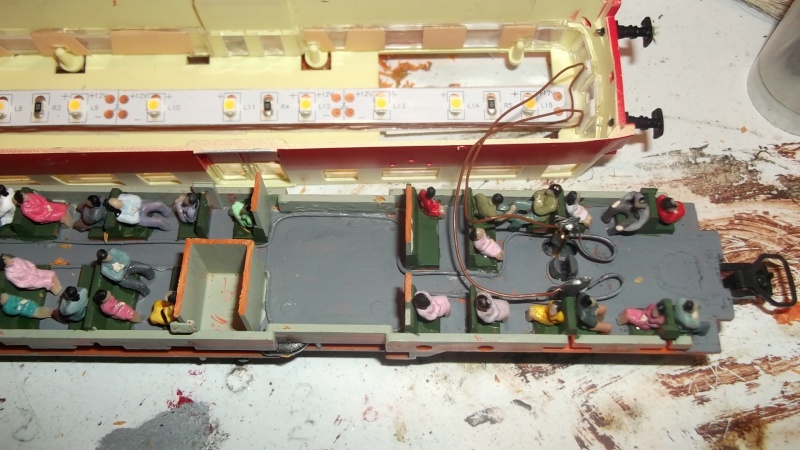

présentation caisse chassis pour passage des fils et soudures



idem



éssais a blanc de l ' éclairage avant montage , vérification pour dissimuler les fils



et voila le picasso avec son éclairage intérieur




me revoiçi derrière mon petit frère l ' atlas











papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  Biquette 56 le Mer 12 Sep - 21:12:50

Impeccable Papy, ça tombe bien car j'ai tout ce qu'il faut pour poser l'éclairage dans le mien, mais je traîne et ce n'est pas encore fait, ça va peut être me décider...et pour une fois le condo ne se retrouve pas dans les wc....clin d'oeil à Phil..

2 Questions:

1er: Chez qui trouves tu les aimants pour les moteurs Jouef, car Bulher ne fabriquant plus le petit moteur avec volant d'inertie, je ne sais pas comment je vais faire pour améliorer ma Z2 et l'EAD 3 éléments bleu.

2èm: Au vu de la photo 8 tu ne nous a pas expliqué comment se balancer un coup de cutter sur la main gauche Hi Hi Hi,
Laughing
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  PHIL le Valenciennois le Mer 12 Sep - 21:22:29

Très bonne démonstration , je me demande parfois pourquoi j'achète des revues à plusieurs Euros ( d'occaz) alors que Papy est notre '' YANN BAUD '' à nous !!! Le coup de cutter c'est pas plutôt en ouvrant une bouteille ?
Pour les condos , si vous avez la possibilité de récupérer des cartes mère d'ordi , il y a des '' tailles basses '' , on peut trouver des 470 MF de la taille de 47MF classiques .
avatar
PHIL le Valenciennois

Messages : 1275
Date d'inscription : 18/04/2012
Age : 62
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  papymomo le Mer 12 Sep - 21:24:07

Du beau travail et bien expliqué. Merci Papy Smile
avatar
papymomo

Messages : 468
Date d'inscription : 18/04/2012
Age : 68
Localisation : 66 Laroque des Albères

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  Biquette 56 le Mer 12 Sep - 21:51:11

Merci Phil pour le tuyau taille basse des condos, j'ignorai.
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  papytrain76 le Mer 12 Sep - 23:09:22

hello , je vois que mon sujet vous a interressé et aussi ma main , et bien non ce n' est n'y le cuter ......... n' y la bouteille , simplement une éraflure du a un morceau de ciment qui bavurait sur une plaque gravillonnée lors de la pose enfin bref rien de grave
je n' arrive pas a coller le lien consernant les aimant pour moteur jouef ,
en fait le vendeur qui faisait mes aimants de forme cylindrique n' existe plus , il y en a un autre dont le speudo est

STOTPEPE boutique aquitaine scalextric jouef slot car ( aimants moteur jouef trains et voitures )
se sont des aimants carrés '( j'en ai ) de bonne qualitées , bon démarrage , souplesse , et moins d'étincelles , ils remplacent les anciens aimants jouef
sont vendus par lot de 5 , 24 roros port compris

pour conclure , éffectivement , se sont des petits condos , mais il faut quand mème rogner car pas beaucoup de place dans cette machine
voila bonne bricole si cela vous tente et n' oublier pas les photos Very Happy

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  manu29 le Jeu 13 Sep - 9:03:01

Très bon sujet, je vais m'en servir pour modifier l'éclairage de intérieur de mes X2800 roco, car ceux ci sont équipés d'ampoules, et en mode digital, celles chauffes de trop, et déforme la toiture. lors de la digitalisation de leur matériel roco aurait pu y penser
avatar
manu29
Admin

Messages : 1286
Date d'inscription : 16/04/2012
Age : 58
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  PHIL le Valenciennois le Jeu 13 Sep - 10:17:13

Il y a ces aimants là dans mon ancienne boite .....

http://www.electronique-diffusion.fr/index.php?cPath=244_1196_1197
avatar
PHIL le Valenciennois

Messages : 1275
Date d'inscription : 18/04/2012
Age : 62
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  papytrain76 le Jeu 13 Sep - 11:57:41

ok phil ; mais sont ils en néoxide ( crhome ) comme ceux du vendeur , car je vois sur ton liens qu , il m'on l'air en métal couleur noir comme ceux de jouef ,,, ?????donc ils rouillent

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  Biquette 56 le Jeu 13 Sep - 14:24:53

Merci pour le lien Phil, j'ai comparé la taille des aimants, ils ne correspondent pas à ceux des Jouef donc pas possible, par contre je ne savais pas qu'ils faisaient les ILS et à un prix très raisonnable, ça m'intéresse, pour la Toussaint je dois aller chez ma fille à Toulouse et ED a déménagé et ils sont maintenant à 5mm de chez elle, j'irai y faire un tour pour quelques fournitures et plus de renseignements sur les carractéristiques de ces ILS.
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  smackdaniel le Jeu 13 Sep - 16:32:21

merci papy pour les photos joli boulot et superbe eclairage Very Happy
avatar
smackdaniel

Messages : 212
Date d'inscription : 23/05/2012
Age : 54
Localisation : St Jean de la Neuville

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  Biquette 56 le Ven 22 Fév - 9:29:36

Merci pour les liens Papy, les aimants Jouef m'intéressent car bien qu'ayant trouvé des moteurs Bulher de petite taille pour remplacer sur les AED, il y a par exemple la BB27 (biquette) de Jouef pour la quelle le Bulher ne passe pas, donc je vais changer l'aimant du moteur jouef en place.
Pour Linkolivier, je connaissais, j'ai déjà commandé plusieurs fois chez lui, c'est sérieux.
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

lien et question

Message  papytrain76 le Ven 22 Fév - 10:31:25

hello king
tu peut y aller dada , c ' est du pur matos , et grande différence quand tu as changé les aimants

p ' tite question : je m' intérresse a cet objet , ( module anti encrassement de roues ) qui peut m' en dire plus consernant cette méthode , Rolling Eyes merçi

http://www.ebay.fr/itm/lot-de-4-modules-anti-encrassement-des-roues-loco-neuf-/300863941045?pt=FR_YO_JeuxJouetd_TrainsElectriques&hash=item460ce369b5

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  Biquette 56 le Ven 22 Fév - 11:35:04

Il s'agit ni plus ni moins de ce que l'on appelle le "roulnet", j'en équipe toutes les locos assez anciennes, Jouef et même Roco, ça améliore la prise de contact et de ce fait atténue grandement l'encrassement des roues. Je fais ces montages moi même, il suffit de deux condensateurs et deux diodes le tout monté tête bêche.

Voici deux liens



http://alain.canduro.free.fr/montages.htm

http://www.ptitrain.com/liens/faq/faq_nettoie_rails1.htm

Et shéma








avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  papytrain76 le Sam 23 Fév - 9:33:15

hello king

merçi daniel pour ces infos

une question que je repose Question Question
dans le cas de ce montage , cela permet t' il d' éviter l' arrèt immédiat du moteur ( arrèt net ) comme c' est le cas avec moteur jouef
, c' est a dire que les condensateur se vide via le moteur et lui permettre un arrèt progréssif Question Question

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  Biquette 56 le Lun 4 Mar - 21:30:54

Voilà une très bonne question papy, mais à la quelle je n'ai pas de réponse précise, je n'ai pas remarqué de ralentissement avec ce montage ou alors il est infime, à la coupure du courant le moteur s'arrête de suite, j'ai fait un petit test cet après midi..maintenant peut être qu'avec des condensateurs un gros ça le ferai je n'en sait rien et puis se pose toujours la question de la place pour les loger... Question Question
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: modif picasso ( suite )

Message  PHIL le Valenciennois le Lun 4 Mar - 22:48:31

La capacité est relativement petite , donc une décharge quasi instantanée .Cela ne doit pas avoir d'influence sur la rotation du moulin .
avatar
PHIL le Valenciennois

Messages : 1275
Date d'inscription : 18/04/2012
Age : 62
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

condo via moteur

Message  papytrain76 le Mar 5 Mar - 7:49:28

hello king
merçi les gars pour vos réponses , de part ce sujet , j' ai une petite idée

si possibilitée d' y placer un condo
( voir questions / réponses çi dessus ). . . . . . . . . ( suivant sa puissance et son volume , sachant qu' il existe des condos de petit gabarit Exclamation Exclamation ) et que cela peut fonctionner au moteur

dans ce cas , soit placer le condo dans la machine selon la place dispo
ou bien si cela est une diesel BB ou CC , lui atteler un fourgon chaudière en permanence et / ou un wagon couvert
pour y placer les composants et les relier via la machine avec fiche tulipes miniature
ou dans le cas d' une vapeur , soit le tender ou la machine

reste a faire un éssai a blanc sur moteur pour trouver les composant adéquats Question Question
donc affaire a suivre . . . . . . . . . . . . . . . Exclamation
