LE RGP ROCO RENOVE

Message  papytrain76 le Sam 17 Mai - 8:24:46

HELLO   king

Voici l'histoire de la rénovation de la rame RGP dite le lézard vert
couplage RGP monomoteur
la  rame se compose de 5 éléments:

2 motrices..........1 motrice de tête et 1 motrice de queue.
2 voitures pilotes
1 voiture intermédiaire


réalisations a effectuer:

Retirer toutes les ampoules des 5 éléments, ainsi que les éclairages intérieurs trop gourmand en jus
supprimer toutes les lamelles de contact des voitures, le courant sera distribué par la motrice de queue  via les attelages harpon a connexion électrique
seule la motrice de tête aura son courant perso indépendant de la rame.
Mise en peinture de tous les aménagements intérieurs, sols, sièges, têtières, cloisons, et poste de conduite
Pose de 160 personnages assis
Fabrication  et  pose  de  rideaux
Pose de réglettes éclairage à leds  + leds canon feux avant/arrière rouge/blanc inversés sur les motrices + éclairage poste de conduite (2  personnages au pupitre)
Pose des attelages harpon a connexion électrique + passage des fils entre chaque voiture + alimentation réglettes d' éclairage
1 ère  étape, retirer les rampes d'éclairage




Attelage Roco harpon a connexion électrique



2 ème étape mise en peinture des aménagements









Sans oublier les têtières en blanc





Poste de conduite







En discussion pour le nouveau poste de conduite

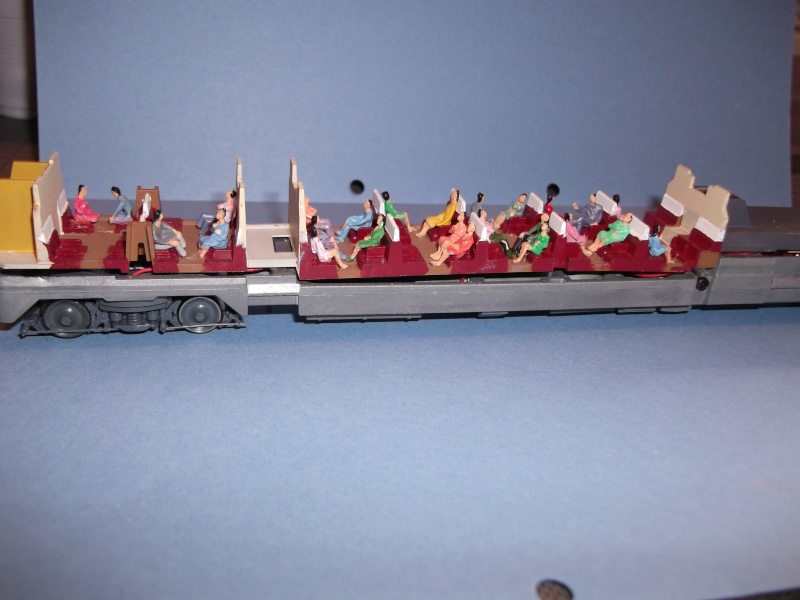

Etape 3, pose des personnages
les 2 motrices avec cache moteur, les 2 voitures pilotes avec cuisines et la voiture intermédiaire








Pose définitive de tous les personnages y compris les 2 chauffeurs  lol!



1 siège a été supprimé







4 ème étape
Pose des rideaux














5 ème étape
Patine sur le conduit grilles/échappements, avant et après réalisation





Une légère patine est également prévue sur les bogies, les tampons seront blanc avec traces  de  graisse
A suivre: démotorisation, électricité et rampes d'éclairages + feux         papy  Cool

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  Biquette 56 le Sam 17 Mai - 14:55:32

Et bien le moins qu'on puisse dire c'est que ça bosse dur et super bien....le résultat va être au "top" !!
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

la suite bis

Message  papytrain76 le Dim 18 Mai - 9:25:31

hello    king

hé  oui  ça  bosse  dur
voiçi  la  suite du  chantier

la  partie  chassis   ,  électrique  et  éclairage


démontage  total de  la  motrice  de  tête ,   """"   support   platine   verte   """""""    modèle  récent  pouvant  etre  digitalisé  .........

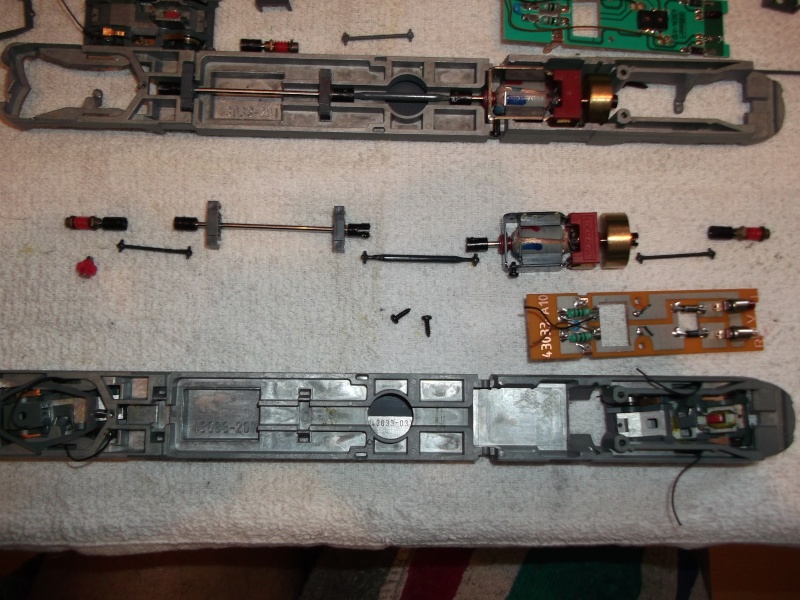

vue  éclatée   des  2  motrices  ,   les  platines  ne  sont   pas   identiques ,  j  ai  sectionné  les  fils  d' alimentation  de  l'  ancien  éclairage




démontage  total  de  la  motrice  de  queue   """"""    support  platine  brun  """""""    ancien  modèle



moteur  buhler  5  poles  hélicoide  , volant  inerti  et  arbre   cardans  sur  les  2  bogies



vue     des 2  ampoules  lampes  blanche et  rouge  sur  la  platine ,  elles  seront  suprimées



les  conduits  de  lumières  attenants   a  la  cabine  seront  suprimés  et  remplacés  en  leds  canon   éclairage  inversé



remarquez  la  différence   Exclamation  Exclamation   des  ampoules  lampes  de  chaque    platine    (   grosse  consomation   en  jus  )  Rolling Eyes



après  démontage  du  bogie     porteur   Rolling Eyes
avant  intervention  , retirer  le  cache  vis  sans  fin   ainsi  que   le  cardan  Exclamation



retirer  les  caches -lamelles  pour  déssouder  les  fils   trop  court  pour  la  prochaine  étape .......................



3 ème  mains  indispensable  cheers

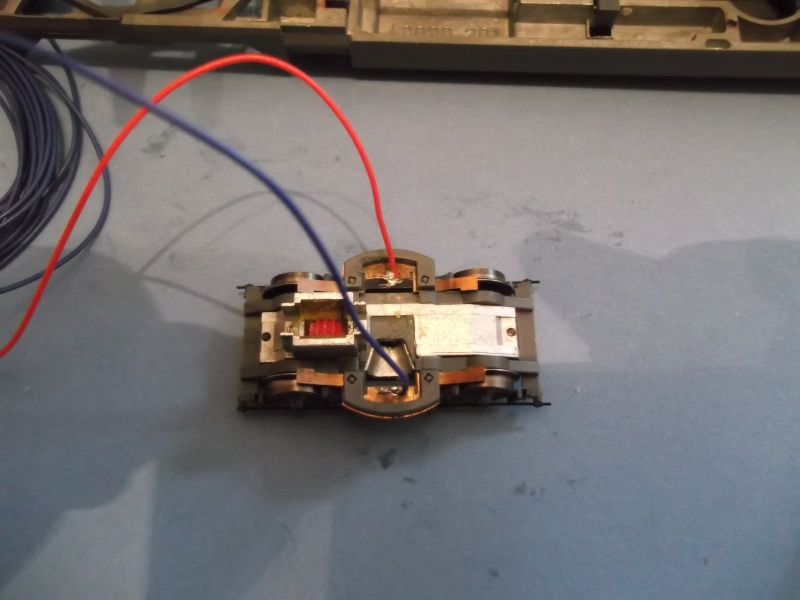

soudure  aux  nouveaux  fils  capteurs  sur  le  bogie  porteur

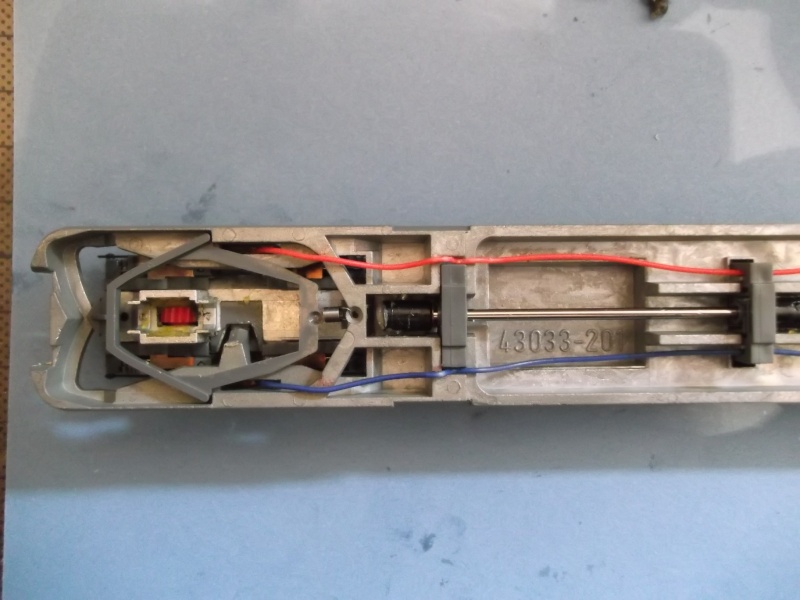

remontage  bogie  et  passage  des  fils   via   la  platine



les  2  fils  noir  du  bogie  coté  moteur  n ont  pas  été  modifiés
chaques  motrices  prend  son courant  sur  les  2  bogies    et  tous  les  éssieux



les   fils  a  leurs  places  et  soudures    lol!




idem  pour  la  2ème  motrice








mise  en  place  de  l'  amménagement   pour  modifications    qui  va  suivre  a  l' étape  suivante




petite  discution  entre  madame  et  monsieur    au  sujet  du  tableau de  commande  flambant  neuf  Razz




repérage  des  points  de  passage  des  fils   au  niveau  caisse  et  plancher  compartiment




la  partie  fléchée  et  en  rouge  sous  caisse  compartiment  sera  rognée
par  sécuritée,     je  n ai  pas  rogné  dans  le  zamac        """        risque  de  poussière  métalique  néfaste  au  moteur       """"



après  rognage  au  disque  dremel




position   amménagement  assis  sur  le  chassis  """    NIKEL  """" cheers






la  suite  après  la  pub  Very Happy

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  Biquette 56 le Lun 19 Mai - 9:27:54

C'est presque de l'orfèvrerie tout ça...
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

lézard

Message  smackdaniel le Lun 19 Mai - 18:28:39

super jolie travail et super photos bon courage pour
la suite
avatar
smackdaniel

Messages : 212
Date d'inscription : 23/05/2012
Age : 54
Localisation : St Jean de la Neuville

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  manu29 le Mar 20 Mai - 23:46:31

Superbe travail,  modifier l'éclairage  des plafonds n'est pas un luxe , car en digital si tu ne passes pas en led, ça chauffe la toiture, et déforme celle ci, c'est valable pour tous les X2800 et RGP  de chez roco, en effet  à priori ils vendent toujours  leur matériel avec des ampoules  en éclairage intérieur.
avatar
manu29
Admin

Messages : 1286
Date d'inscription : 16/04/2012
Age : 58
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

suite éclairage rame

Message  papytrain76 le Jeu 22 Mai - 8:04:03

hello    king

fin  de  pub ,
suite  de  mise  en  place  du  nouvel  éclairage  compartiment

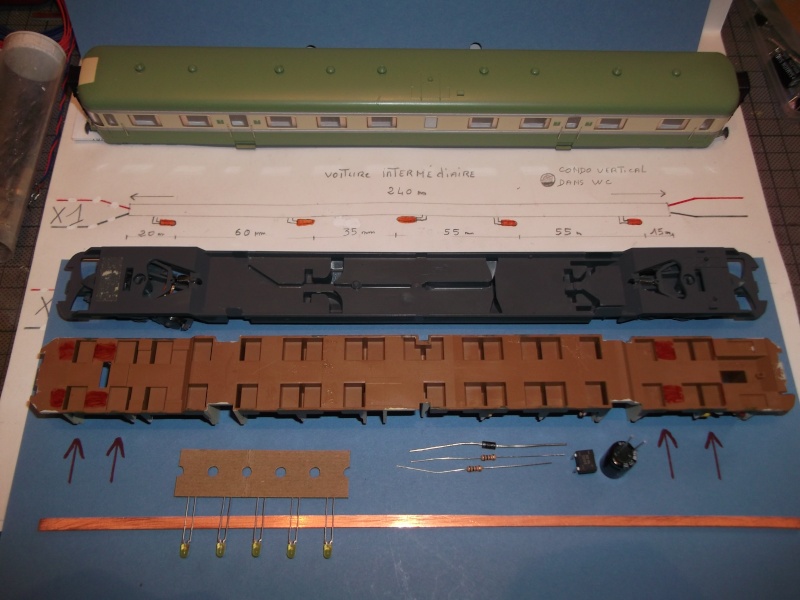

préparation  du  matos  sur  la  voiture  intermédiaire   (  modèle  complémentaire  de  cette  rame   )

comme  la  connection électrique  se  fait  par  les attelages  , les  fils   passeront  entre  le  chassis  et  le  dessous  plancher  du  compartiment ,  donc  il faut  rogner  le  marquage  rouge  a  l' emplacement  des  flèches ,,2ème  photo








chaque  attelage a connection électrique  comporte 4  fils , dont  2  fils passeront  sur  le  chassis  voiture  pour  alimenter  la  voiture  suivante    et  2 fils alimenteront  les  rampes  leds
pour  cette  rame ,  aucunes  des  3  voitures  ne  prennent  pas  le  courant  par  les  éssieux   Rolling Eyes   mais  sont  alimentées  en  jus  par  la  motrice  de  queue  via  les  attelages  a  connection  électrique  Exclamation  Exclamation

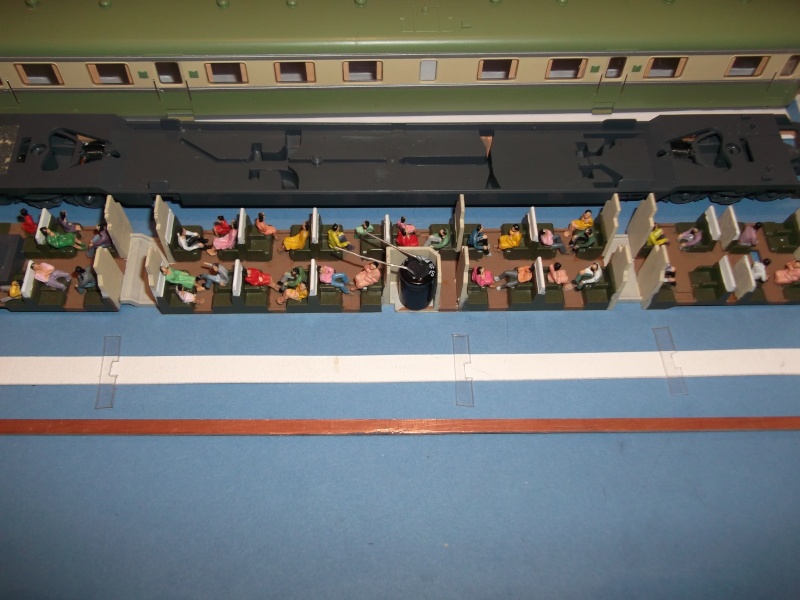

mise  en  place  de  la  rampe  bakélite  de  visu  pour  controler   l'  emplacement  définitif  de  la  rampe d ' éclairage



comme  la  rampe  n ' a pas  de  support , j ' ai  confectionné  des  petites  languettes  dans de  la  feuille  semi-  rigide    """"""  visible  sur  la  feuille  blanche  """"   ces  3  languettes  seront  collées  sur le  haut  des  parroies   """""








vue rapprochée  après  collange  des  languette  maintenants  l'  emplacement  de  la  rampe




comme  je     n 'ai pas  de  fils  qui  passent     a cet  endroit  """"  cheminée  de  la  voiture  intermédiaire  """"""   la  rampe  sera  encastrée  dans  cet  cheminée ,   (    voir  photo  suivante  )



emplacement  de  la  rampe  dans  la  cheminée



après  montage  des  composants    pour  cette  rampe  ,vérification   emplacement  au  schéma  et  voiture    puis    éssai  lol!



c ' est  nikel  ,    Wink




le  condo  est  plaçé  dans  les  toillettes




les  composants  sont  placés  a l' éxtrémitée  de  la  rampe   (  opposé  a  la  cheminée  )





préparation  de  mise  a  feux    affraid




opération  réussite




couché  de  soleil  chez  papy  Razz




la  suite   après  la  pause
les  motrices   et  les  voitures  pilotes   en  préparation  ..................................

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  Biquette 56 le Jeu 22 Mai - 9:06:22

Vraiment super boulot Papy et bien préparé et bien expliqué, on attend la suite......par contre un détail m'interpelle, pourquoi cette diode que tu montes sur le pont redresseur ?
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

diode

Message  papytrain76 le Ven 23 Mai - 7:24:36

hello    king

j ai positionné  cette  diode    1 N   4007   sur  le  +  du  pont  redresseur      pour  le  fonctionnement  dans  les  2  sens  Exclamation   et  d ' après  plan  de  montage .......................................

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  Biquette 56 le Ven 23 Mai - 10:42:09

A mon avis, Phil pourra confirmer, cette diode est inutile puisque tu utilises un pont redresseur, donc les Leds seront systématiquement bien polarisées quelque soit le sens du courant dans la voie....
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  papytrain76 le Mar 3 Juin - 9:52:01

Biquette 56 a écrit:A mon avis, Phil pourra confirmer, cette diode est inutile puisque tu utilises un pont redresseur, donc les Leds seront systématiquement bien polarisées quelque soit le sens du courant dans la voie....

oui  comme  tu  cite , le  sens  est  bien polarisé , mais  les  diodes  me  permettre  de  chuter  le  courant  et  évite  la  chauffe  intempésive  de  la  résistance ,  donc  elles  ont  leurs  places respectives  ..........................après  éssais  concluants

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  papytrain76 le Mar 3 Juin - 10:37:35

hello   king

la  suite  de  ces  transformations  éclairages  et  alimentations   électriques


placement  des  réglettes  en  vue  de  branchements électriques
2  motrices  et  2  voitures  pilotes  avec  cuisine  et  1  voiture  intermédiaire


1 ère  voiture  pilote  ,  que  2  fils  passent  en  plancher  """"   emplacement  flèches  rouges  """"" encastrés  le  long  du  lest  intérieur  chassis  via  le  raccordement  dans  la  cuisine



alimentation  d ' éclairage  se  fait  aux  attelages     a  connection  électrique  alimentés  par  la  motrice  de  queue



fils  passant  direct  sous  plancher  cuisine








raccordement  soudure  sur  pont  redresseur



après  éssais  concluants  , remontage  des  éléments  et  terminé  pour  cette  voiture
remarquez  l' attelage  harpon  sans  connecteur  électrique ,  cette  voiture  est  derrière  la  motrice  de  tète  qui  elle  est  alimentée  électrique  indépendante  de  la  rame




mise en place d ' un éclairage cabine sur la motrice de tète









soudure fils sur alimentation platine




motrice de queue , alimentation générale de la rame voitures , passage des fils connecteur attelage positinnés en parcourt du chassis via la platine


papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  papytrain76 le Mar 3 Juin - 11:13:16

la suite car coupure forum  Evil or Very Mad
2 fils noir , alimentation attelage connecteur via la rame voitures
fils 1 bleu/ 1 rouge , connection éssieux via platine



branchement soudure sur platine motrice de queue , après éssais concluant , remontage de l' ensemble et terminé pour cette machine



motrice de tète



alimentation électrique rampe éclairage , 1 ère voiture pilote derrière la motrice de queue
4 fils général 2 x 2 pour la continuitée électrique voitures suivant et 2 alimentation réglette









passage des fils le long intérieur chassis emplacement flèches rouges



raccordement 2 x 1 fil et soudure



emplacement respectif du cablage après soudure et collage








voiture intermédiaire , montage électrique IDEM que précédément


en conclusion , voila pour ce montage ammélioré de cette rame bien particulière et ce je me suis régaler au plaisir de cette réalisation perso

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

fin des travaux rgp

Message  papytrain76 le Ven 6 Juin - 9:46:43

hello   king

petite  suite  et  fin  de  ce  post  concernant    le  R. G. P   .  ROCO

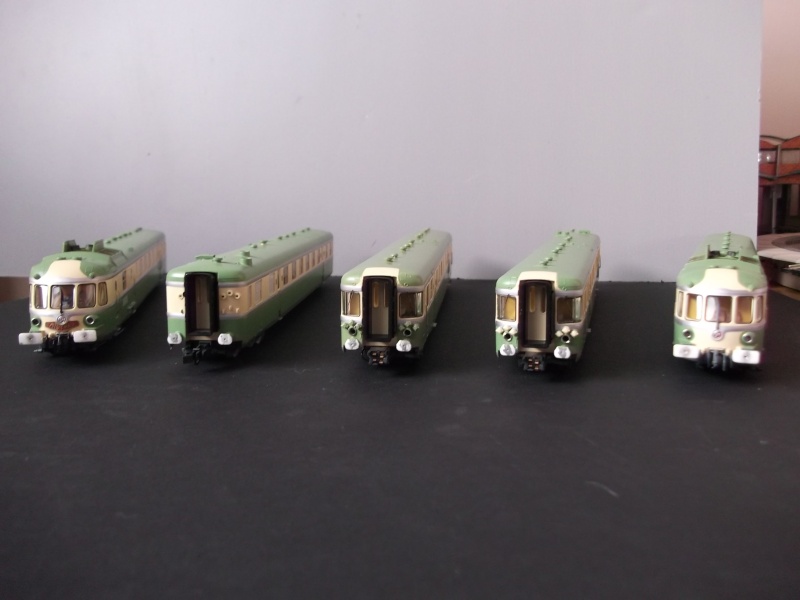

présentation  aux  mines  pour  la  conformitée  et  qualitée  de  la  rame  lol!

bogie  éssieux  d ' origine



bogie  éssieux  après  patine



 bogies    avant  et  après  patine





aperçu   des  personnages  et  des  rideaux




en  attente  de  mise  en  voie







tout  est    OK     ,  la  rame  est   bonne  pour  le  service    long  parcourt

petite   précision
je  remerçi   par  ce  biais     les  4  amis    """"""  ils  se  reconnaitront  """"""  initiales      P P  ,   B F   ,   A L  ,  et    D L
 pour les  conseils     apportés   sur  certains     sujets

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  Biquette 56 le Sam 7 Juin - 10:46:23

Super travail, la patine des bogies est particulièrement réussie bravo l'artiste !!!
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

super

Message  smackdaniel le Dim 8 Juin - 9:52:04

super génial     une petite vidéo de tout cela sera la bien venu super papy
avatar
smackdaniel

Messages : 212
Date d'inscription : 23/05/2012
Age : 54
Localisation : St Jean de la Neuville

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  papytrain76 le Mar 10 Juin - 6:36:37

hello  king

merçi les potes

hélas pas de vidéo , camé en panne  Rolling Eyes

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

video

Message  smackdaniel le Mar 10 Juin - 6:49:37

salut papy veut tu que je vienne faire une video pour toi et le forum biensur  Very Happy Very Happy Very Happy Question Question
avatar
smackdaniel

Messages : 212
Date d'inscription : 23/05/2012
Age : 54
Localisation : St Jean de la Neuville

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  manu29 le Mar 10 Juin - 23:44:05

smackdaniel a écrit:salut papy veut  tu que je vienne faire une video pour toi et le forum biensur  Very Happy Very Happy Very Happy Question Question
Oui bien sur,c'est une bonne idée une petite vidéo serait bienvenue  Very Happy
avatar
manu29
Admin

Messages : 1286
Date d'inscription : 16/04/2012
Age : 58
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  papytrain76 le Mer 11 Juin - 7:11:38

manu29 a écrit:
smackdaniel a écrit:salut papy veut  tu que je vienne faire une video pour toi et le forum biensur  Very Happy Very Happy Very Happy Question Question
Oui bien sur,c'est une  bonne idée une petite vidéo serait bienvenue  Very Happy

hello   king
impossible ;  la  rame  complette  ne  passe   pas  sur  mon  réseau ,  a  cause  des  aiguilles  courtes   Exclamation Exclamation que  jai  prévu  changer  et  ou  suprimer  pour  transformation  du  circuit   avec  l' extention  réseau   ,   mais  manque  de  temps  ...............................

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  Biquette 56 le Mer 11 Juin - 8:34:36

papytrain76 a écrit:
smackdaniel a écrit:
 Very Happy

hello   king
Impossible !! la rame complète ne passe pas sur mon réseau, a cause des aiguilles courtes que j'ai prévu de changer ou supprimer pour transformation du circuit avec l'extension réseau, mais manque de temps  ...............................[/quote]

Envoie là moi, j'ai des grands rayons sur le réseau, je ferai la vidéo....
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

video

Message  smackdaniel le Mer 11 Juin - 18:47:54

A moins que tu fasses venir une partie chez moi et une chez toi !!!!!!!!  Very Happy Very Happy montage de vidéo et l'affaire est jouée Very Happy Very Happy
ou autre idée mais bon!!!!!!!!!!! Cool Cool
avatar
smackdaniel

Messages : 212
Date d'inscription : 23/05/2012
Age : 54
Localisation : St Jean de la Neuville

Revenir en haut Aller en bas

suite éclairage rame

Message  papytrain76 le Mar 17 Juin - 9:46:23

hello    king

petite  suite  du  montage  éclairage  feux  leds  canons  longs  jaune / rouge

présentation  des  cabines  avant  et  arrière ,  supression  provisoire   du  conduit  de  lumière  roco   """    voir  images  et  explications  suivantes  """"""     et  remplacé  par  leds  canons  longs  bicolore



perçage  de  trou  pour  passer  les  pattes  des  leds



position  des  leds ,  si  besoin  agradir  un  peu  la  gorge  de  l' emplacement interieur  aux  leds   ou  bien  bisoter  a  la  lime  le  plat  des  leds







sur  le  conduit  lumière d ' origine  roco ,  suprimer  les  2 tétons  de  lumières  visible  au  premier  plan ,  garder  uniquement  que  le  gabari  guide  pour  replacer  la  cabine  dans  son  support  sur  le  chassis zamac




visuellement ,   les 2  leds  canon  et  le  gabari   guide   support




pour  éviter  les  fuites  de  lumières  , mise  en  peinture  dès  leds  ainsi  que  l'  intérieur  de l' emplacement leds  sur  cabines
sur  la  cabine  de  droite  ,  vue  de  la  petite  led  qui  éclaire  le  poste  de  pilotage



gros  plan  sur  l'  installation  éclairage  a  la  motrice  de  QUEUE
PS...............................  sur  l'  emplacement  de  la  soudure  du  fil noir ,  faire  un  pontage   devant  les  diodes  ,  ce  qui  permet  l'  inversion  des  feux  Exclamation




idem





idem





gros  plan  éclairage  sur  la  motrice  de   TETE









perçage  de  petits  trous  a l'  arrière  de  la  cabine  et  passage  des  4  fils  !!!!!!!!  """""     2  fils  alimentation  led  cabine  et  2  fils  alimentation  feux  motrice de  tète
PS ....     pour  le  branchement   Exclamation   voir  images  plus  bas ....................




présentation  de  la  cabine  avant  raccordement  des  fils  a  souder




petit  rappel  de  branchement  soudures  Question  Question
a  droite , de  la  platine ,  sur  les 2 diodes  n1 4007  ,   y  souder  les  2  fils  de  l' éclairage  leds  canon ,  ne  pas  déborder la  soudure  sur  le  circuit  d' a  coté Exclamation Exclamation Exclamation
au  centre  de  la  platine , a  l' emplacement  des  soudures  de  l' alimentation  bogie  avant et  arrière   , y  souder  les  2  fils  de  la  led     éclairage cabine
enfin , a  gauche  a  l' emplacement  des  résistances  sont  soudés  les  fils de  l' éclairage  intérieur

avec cette  image ,  l on  aperçoi  le  conduit  lumière  d' origine  qui  viendra  se  loger  dans  la  fente  du  chassis  zamac
faire  attention  au  remontage  que  les  fils  ne  se  logent    pas  au  niveau  cardan , moteur  et  le  volant  inerti   Question Question Question



marche  arrière  en  gare  ,arrèt  et  feux  rouges  allumés  lol!





prèt  pour  le  départ  , rame  a  l'  arrèt  ,  allumage  des  feux  jaunes  et  de  la  cabine





je  rajoute  ce  petit  schéma  qui  représente  la  platine  verte  de  la  motrice  de  tète


une  vidéo  est  en  cours  pour  la  circulation  sur  mon  réseau
et  comme  je  dit  toujours ,  affaire  a  suivre  .............................................................................................. cheers

papytrain76

Messages : 1638
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  Biquette 56 le Mar 17 Juin - 21:08:33

Parfait les explications Papy et les photos aussi,     par contre j'ai un peu de mal à comprendre le schéma de câblage, c'est quoi au milieu le carré avec les croix en diagonales  Question
avatar
Biquette 56

Messages : 2120
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  PHIL le Valenciennois le Mar 17 Juin - 21:51:08

Il y a un circuit intégré à 8 broches sur la platine verte , c'est çà ? Probablement un ampli op genre 741 ?
avatar
PHIL le Valenciennois

Messages : 1275
Date d'inscription : 18/04/2012
Age : 62
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: LE RGP ROCO RENOVE

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
