nouveau réseau Manu

Message  manu29 le Mer 18 Juin - 15:38:30

Bonjour les amis,
Voici   mon nouveau projet  de réseau, il sera à l'échelle HO, et la voie  peco en code  100.
Celui ci se composera  de 4 modules:

2 modules de 1,40 m  X  0,60 m comprenant la gare, la halle à marchandises, la remise à locomotives , la lampisterie,  le ravitaillement en charbon et en eau,le fond de décors recevra des demi maisons   toujours dans le but de gagner de la place .

1 module  en coulisse de 1,40 m  x  0,60 m qui sera équipé de 2 aiguillages triples  ( afin de gagner de la place, ceci, permettant 6 voies de stokage d'environ 1,10  m. )

1 module  de retournement de 1,40 m  x  1,20 m   voie cachée, et décors de montagne, avec un trou d'homme pour l'accès en cas de nettoyage , ou d'accident.
Sur ce relief les maison de Patick Gazel trouveront une place de choix.

Ce plan est une ébauche, je pense rajouter des aiguillages, et des dételeurs  en coulisse , ceci afin de pouvoir déplacer la machine en tête de train, ou éventuellement juste un dételeur , ce qui me permettra de prendre la rame en charge par une autre locomotive.
ce réseau privilégiera  les manœuvres et la circulation des autorails

Le réseau sera présenté à une hauteur de 1,20m , et compte tenu de la profondeur  de celui ci ,je serai à l'aise pour travailler .

Soyez patient car  c'est l' été, le  début des travaux  ( Menuiserie des 2 modules de la gare)  est programmé mi aout début septembre, sauf en cas de grève  Very Happy










avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  Biquette 56 le Jeu 19 Juin - 9:50:34

Parfait, alors on patiente.
avatar
Biquette 56

Messages : 2034
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Jeu 19 Juin - 14:45:14

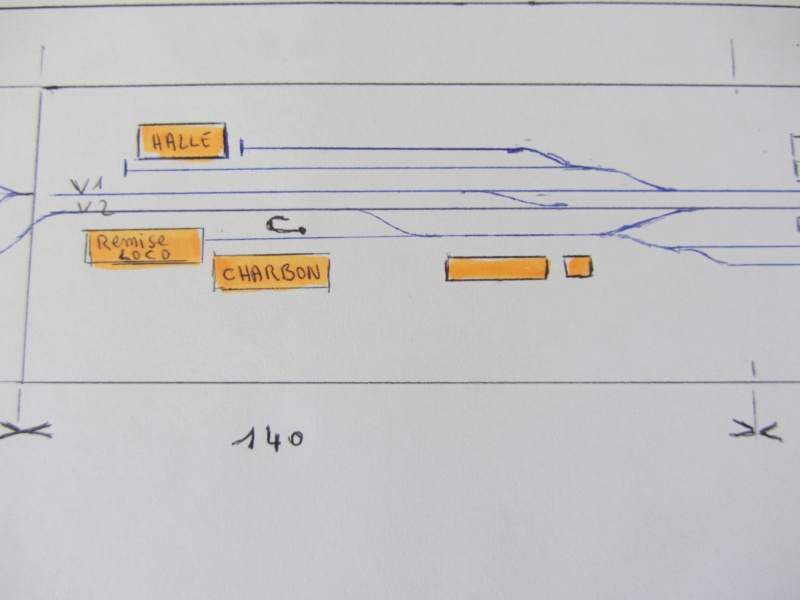

Voici une  vue en plan à l'échelle.
Le rayon  sera de 550mm ,car en dessous de celui ci j'ai bien peur que certains des matériels roulants, ne passent pas, je serai peu être obligé de réduire les voies en coulisse de 10 cm ( à voir)
Pour résumer je garde les dimensions des modules pour la gare, et j'augmente de 10 cm en longueur celui de de la boucle de retournement .


avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

salut Manu

Message  Invité le Ven 20 Juin - 0:27:47

5,60 m  !!!!! as-tu prevu une extension de ton garage ??? Smile

tres interessant , on ne manquera pas de suivre de pres l'evolution de ton nouveau reseau .

Kenavo

Invité
Invité


Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Ven 20 Juin - 11:18:42

nicosyl a écrit:5,60 m  !!!!! as-tu prevu une extension de ton garage ??? Smile

tres interessant , on ne manquera pas de suivre de pres l'evolution de ton nouveau reseau .

Kenavo

L'ancien réseau qui est vendu  faisait   5,90 m  celui là sera plus court
 Very Happy
avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

C'est parti '

Message  manu29 le Mer 13 Aoû - 20:36:41

Et oui c'est parti!!!!!
Ce week end je vais faire débiter les  plaques de CP afin de fabriquer  les 2 modules  de la gare, ce soir ayant un peu de temps , j'ai commencé par les pieds  des modules que j'ai équipé de vérins de réglage Very Happy
avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Ven 15 Aoû - 2:01:40

Voici le premier caisson, il est plus large que prévu, 0,65 m au lieu de 0,60m  et le plan de roulement à 1,21m du sol,  ni trop haut, ni trop profond, ce qui me qui facilitera l'accès pour travailler sur  et sous le réseau, et à une hauteur respectable pour le regard.
Pour le plan de roulement j'ai utilisé du CP de 10mm  d'épaisseur, pour les côtés du CP  de 15 mm, le tout vissé et collé, les pieds sont de section 40 x 40 .




avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  Biquette 56 le Ven 15 Aoû - 10:58:03

Et bien ça ne traîne pas à Landerneau...travail soigné en tout cas...à suivre...
avatar
Biquette 56

Messages : 2034
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  papytrain76 le Ven 15 Aoû - 11:13:01

hello  king

Cela  démarre  sur  les chapeaux  de  roues  lol!
0,50 m en rayon pour  les boucles  ;  tu  ne  devrais  pas  avoir  de  soucis .................
petite    sous  les vérins  de réglages , tu  peut  y  coller  des  feutrines pour  faciliter  le déplacement des modules en cas de besoins , cela permet de les  glisser sur  le sol  Exclamation Exclamation
PS...   tu  pourrais  placer  des  jambes  de  force  en  largeur  sur tes  pieds de  caissons  ;  comme  sur  le  modèle  de  ton  tréteau  qui est  adossé  au  mur.
petite question : avec quoi compte  tu  assembler  tes  modules bout a bout  Question
hâte  de  voir  la  suite

papytrain76

Messages : 1588
Date d'inscription : 23/04/2012
Age : 60
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  Biquette 56 le Ven 15 Aoû - 12:06:00

Ah Ah !! Papy te pose les deux même questions que je me posais, à savoir fixation, raccordements mécanique et électrique des modules ???? et je pense aussi qu'une jambe de force ne serait pas inutile sur les pieds, à moins que tu n'envisage un point de fixation au mur ?
avatar
Biquette 56

Messages : 2034
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  papytrain76 le Ven 15 Aoû - 13:04:14

Hi  hi  , je  pense  que  manu  a  tout prévu , a  moins  qu ' il réfléchisse  encore et ce  gratte  la  tète
pour  ma  part  , une  jambe de force  est  préférable  , car  un  coup  de  pompe dans  le pied de  support ""  c' est  le  cas  de  le  dire  """     et  paf .................. bonjour  les  dégâts
quand aux  raccordements électrique  entre chaque  modules , j ' utilise  des dominos  broche   mâles/ femelles    genre fiches tulipes , très  appréciable en  cas  de  démontage , aucuns  fil   a dévisser , tout  se  débroche automatiquement  lol! et  très  rentable  au  niveau  prix  cheers

papytrain76

Messages : 1588
Date d'inscription : 23/04/2012
Age : 60
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  PHIL le Valenciennois le Ven 15 Aoû - 16:48:44

Voilà un post qui va être vachement interressant à suivre , j'ai hâte de voir ce qu'il y a dans le ' trou d'homme '
avatar
PHIL le Valenciennois

Messages : 1243
Date d'inscription : 18/04/2012
Age : 61
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Ven 15 Aoû - 20:05:47

Pour vous répondre, les modules sont raccordés  entre eux, par des boulons de diamètre huit avec perçage  à 8  c'est à dire juste  au diamètre du boulon afin d'éviter le jeu,  de cette manière, cela évitera les soucis au niveau des raccords  des voies.
Les modules seront comme dans le passé fixés aux mur, je vous garantie que ça ne bougera pas d'un poil.
Pour les raccords électriques, certainement des barrettes de dominos.
En ce qui concerne les pieds, les jambes de forces ne sont pas nécessaires, vu que la section est de 40 ,  et que les modules seront fixés aux murs, de plus ça risquerai de me gêner  pour travailler sous le réseau.


Fixation des modules entres eux

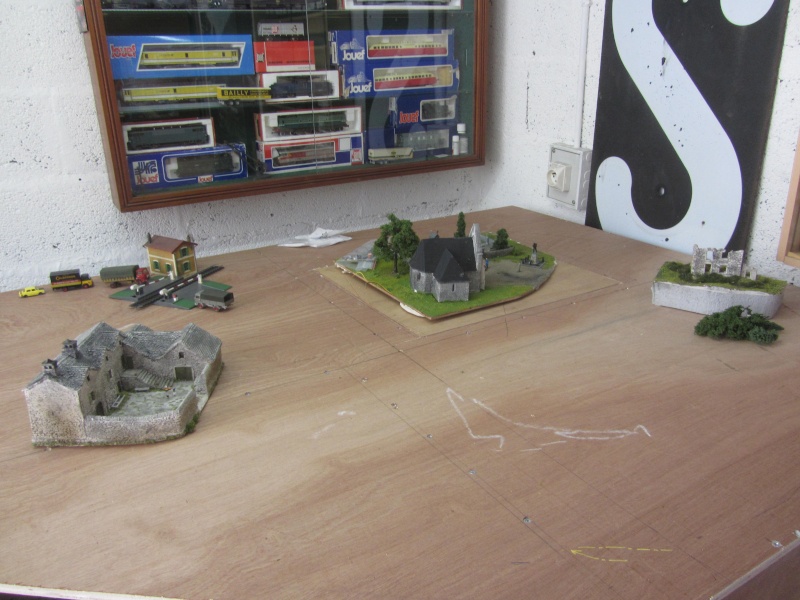

Voici un  aperçu des  modules de la gare , je pense que la gare faller de Saint Julien me parait trop grande, et ne   ne convienne  pas pour ce type de réseau , bien que si vous vous rappelez  l'année dernière j'avais posté des photos de la gare de Breil su Roya, qui est assez imposante  pour une petite gare de passage.
Les 2 postes d'aiguillages de mon ancien réseau seront eux aussi remplacer je pense  par un  petit poste  de plein pied du type de celui qui est sur la photo.
 Sur le plan le château d'eau était situé en façade face à la gare,  il sera déplacé de l'autre côté des voies, vers la Halle à marchandises, le tas de charbon sera  lui aussi revu, et le portique de la sablerie sera installé.

avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Lun 18 Aoû - 13:08:52

PHIL le Valenciennois a écrit:Voilà un post qui va être vachement interressant à suivre , j'ai hâte de voir ce qu'il y a dans le ' trou d'homme '
Sacré Phil, dans un trou d'homme il y a un Homme Very Happy , bien sur  pour cacher ce trou il sera inséré un décor amovible


Voici donc le troisième module en place, il ne reste que celui des coulisses à poser.
Avant de faire le trou d'homme, j'ai traçé ma boucle de retour , pour ce faire j'ai utilisé   un tasseau , que j'ai traversé avec 2 pointes séparer de 55,5 cm , et je m'en suis servi comme un compas à pointes sèches.
Cette côtes de 55,5 cm me donne le rayon intérieur de la voie.

avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  Invité le Lun 18 Aoû - 19:53:20

Puis qu'il s'agit de modul dit juniors , pour le contact électrique entre eux , tu peux aussi mettre des conjoncteurs téléphoniques entre chaques moduls .

Invité
Invité


Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Jeu 21 Aoû - 20:19:17

Les caissons des modules sont terminés et assemblés, la jonction est réglée pile-poil, donc le tout au même niveau  je vais apporter quelques modifications à mon plan , le PN sera au même endroit, que sur l'ancien réseau, et je vais remplacer des aiguillages par 2 TJD afin d'avoir un maximum de possibilités de manœuvres.


Petit aperçu de l'emplacement du PN, bien sur ce ne sera pas ce vieux pn jouef, car lors du démontage de l'ancien réseau, j'ai récupéré le PN mkd avec les feux, et j'ai réussi à sauver la maison en ruine, en découpant son support. Very Happy
avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  Invité le Jeu 21 Aoû - 20:43:38

Çà va être chouette !

Invité
Invité


Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  papytrain76 le Ven 22 Aoû - 17:41:03

HELLO   king

Tu réalises de l'art Manu  et quel gain de place et d' accès, beaucoup plus pratique qu' auparavant ...............

Vivement la suite

papytrain76

Messages : 1588
Date d'inscription : 23/04/2012
Age : 60
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  Biquette 56 le Dim 24 Aoû - 22:12:09

Mais c'est que ça avance à vitesse grand V tout ça...nickel !!
avatar
Biquette 56

Messages : 2034
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Lun 25 Aoû - 11:16:01

Biquette 56 a écrit:Mais c'est que ça avance à vitesse grand V tout ça...nickel !!
Et oui Daniel les caissons ont étés montés en une semaine, mais maintenant je vais ralentir la cadence, car  il va falloir penser à la pose de la voie, et beaucoup réfléchir  pour éviter les erreurs que j'ai pu commetre sur mes anciens réseaux.
avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Mar 28 Oct - 13:04:08

Top départ c'est parti!!! pose de la semelle en liège devant recevoir la voie , le  rayon minimum des courbes est de 550 mm d'axe en axe de la voie
avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Mar 28 Oct - 20:39:04

La boucle est bouclée.
Enfin,  juste la semelle devant recevoir la voie
 Wink


avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  papytrain76 le Sam 1 Nov - 11:41:20

hello  king

c ' est  bien  parti  pour  un  tour  de  voie ,  continu  tu  nous  épate

donc  tu  aura  2  boucles  a  chaques  bouts  de  reseau Question Question

pour  ma  part  , je  te  suivrais  d ici  peu  avec  mes  modules  futur en  cours ..................

bon courage et  envoi  la  suite  , c est  très  interressant  un  début  de  montage modules  et  voies  , disont  que  c 'est  le  pilier  du  départ

papytrain76

Messages : 1588
Date d'inscription : 23/04/2012
Age : 60
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  manu29 le Sam 1 Nov - 23:14:11

Merci Papy  ,Il y aura effectivement  2 boucles, mais la seconde sera différente, car je vais avoir plus de place, et  je vais modifier mes plans ,  se sera la surprise  patience!!!! Wink
avatar
manu29
Admin

Messages : 1234
Date d'inscription : 16/04/2012
Age : 57
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau Manu

Message  papytrain76 le Dim 2 Nov - 9:11:22

hello   king

au  plaisir  pour  les  merçi  et  c 'est  gratos lol!

bonne  idée  pour  la  surprise , cela  peut  devenir  sujet  de  quizz Exclamation

alors  je  patiente  ..................   et  chuuuuuuttt Very Happy

papytrain76

Messages : 1588
Date d'inscription : 23/04/2012
Age : 60
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas
