Re: nouveau réseau papy 2014

Message  Invité le Dim 9 Nov - 20:45:08

Salut Papy !!

c'est pour quand la suite  ????  qu'elle est la prochaine etape ?? Very Happy

Invité
Invité


Revenir en haut Aller en bas

prochaine étape

Message  papytrain76 le Lun 10 Nov - 18:44:43

HELLO  king

oups   tout  doux  ?  je   travaille   en  ce  moment  qu ' a  mi-temps  sur  la  préparation  modules , une  autre  moitiée  de  modules identique
sera  a  réaliser ;  il  faut  y  aller  cool   et  cogiter  grave

je  connais  déjà  l implantation  des  voies  pour emplacement  pont-tournant  et  gares  terminus ?  dépôt  et  autre   ............. ceci  concerne  la  phase  1

ensuite  la  phase  2  aura  la  gare  de  passage ,  portique  manutention  (  ceci  dans  mon  idée car  je  nai  pas  encore  fait  le traçage  voies  )

voir  par  la  suite  tout le  raccordement  électrique   !!!!!!!   enfin  refaire  tout  de  A  a  Z

ha  je  signal  que  j ' ai  un  mur  a  déplacer  pour  gain  de  place lol!

donc pour  le  moment  ,  la  moitiée  de  mon  réseau  actuel  est  toujours  opérationnelle  en  attendant  d ' etre  détruite affraid et  refaite  a  neuf

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

plan réseau 2015 papy

Message  papytrain76 le Jeu 7 Mai - 8:49:01

hello  king

bonjour  a  tous
me  revoici  pour  ce  nouveau  projet  réseau  ,  après  maintes  réflexions ,  cogitations  et  idées  suplémentaires  ,  je  remerçi  au  passage     "" SUPERPAPY  ""
pour  m' avoir  aiguillé sur  l implantation  des  voies  et  de  créer  les  plans..............

le réseau  aura  une  surface  de  5,10 m  x 1,50 m  ,  en  6  modules  ajustables  ........... et  extensible
3  tableaux  de  commande  optiques  et  3 transfos  analogique  courant continu  pulsé
chaque modules  aura  son alimentation  électrique  en raccordement  individuel  par  connecteurs subd   male/femelle   9 ou 25 broches a souder
il  comportera  75 m  de  voies , 35 aiguilles  diverses
2 voies  primaires   """"  VP 1  et  VP 2  ""   ,    6 voies  d'évitement  ainsi  que  voies  de  garages  ou  dépot
une  rotonde  +  pont  tournant , gare  de  passage  ,  gare  terminus , gare  marchandise
tout  le  matériel  sera  sur  le  même  plan  de  réseau


début  du  projet






en  étude implantation  des voies





le  traçé  prend  forme mais  sera  modifié ensuite




je  me  suis servi  de  se  modèle /plan  pour  rectifier  la  position de  la rotonde sur  module n° 3   ainsi  que  les aiguilles sur  module n° 4
voir  dernier plan  Exclamation
traçé  orange       VP1
traçé  vert            vp2
traçé  bleu/blanc    voie d'évitement
traçé rouge          gare / garage





modèle  plan  recopié  et  modifié  en  plan  définitif ..................
j ai également rajouté des voies d ' évitements  plus  longues sur  la  VP 1  extérieur



la  position de la  rotonde  me  permet d' avoir 2 entrées /sorties  pour  les 2 voies  primaires    vp1 et  vp2   lol!
a  bientôt  pour  la  suite .....................

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  Biquette 56 le Jeu 7 Mai - 21:51:42

Ouaouff !! Ça a cogité dur chez Papy rien à voir avec l'avant projet précédent .. c'est propre, net et fonctionnel ! Tu as bien fait de rallonger la voie d'évitement extérieure.

Question: avec quel logiciel ont été fait les plans ? Je n'ai toujours pas fait de plan d'ensemble complet de mon réseau alors qu'il est pratiquement bouclé, plus que 3 voies d'évitement en by-pass à poser, mais je suis très pris avec le jardinage et d'autre travaux d'aménagements immobiliers ces temps ci.
avatar
Biquette 56

Messages : 2062
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  manu29 le Ven 8 Mai - 0:58:37

Et oui !!! papy réfléchis énormément, il est certain que les projets, vont toujours se modifier au fil du temps suivant la place et nos envies    papy nous attendons la suite Very Happy
avatar
manu29
Admin

Messages : 1252
Date d'inscription : 16/04/2012
Age : 58
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  Superpapy le Ven 8 Mai - 8:53:51

Je vais en surprendre plus d'un, ces dessins, comme pour moi sont fait avec le logiciel "Paint" avec beaucoup de patience et ma bibliothèque remplie au fil des années.
Premier dessin effectué

Bon défilé à tous
Superpapy
avatar
Superpapy

Messages : 30
Date d'inscription : 02/01/2014
Localisation : Petit village dans le Berry

http://superpapy.over-blog.com/#

Revenir en haut Aller en bas

la suite plans

Message  papytrain76 le Ven 8 Mai - 9:24:46

hello  king

bonjour  SUPERPAPY

ha ha  !!!  trop  bonne  ton expréssion  , cela  m évite  de  répondre sur  le  sujet   "" PAINT ""
encore et  toujours  merçi  pour  ton  savoir  faire  et  sérieux  coup  de  mains  pour  mon  projet

voici  quelques photos  sup  de  plans  avançés ,  modifiés et  bouclés

ce  plan   était a  l 'étude , avec problème  d ' emplacement  de la  rotonde a  droite   provisoire dont  le  soucis  d' entrée / sortie  ne correspondait pas
avec  la  positions  de  mes  aiguilles  et  croisements   LONGS qui  empiétaient  sur  2 jonctions modules







emplacement montagnes sur  modules rallonges , rotonde a  sa place définitive ,  et vue  des  quais de  gares  passages  et  terminus







plan  traçé  de  voies et  sens  de  circulation

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  Superpapy le Ven 8 Mai - 10:21:00

Salut Joël
Ben oui c'était plus simple que je m'explique pour ces plans.
Mais tu t'en sort très bien.
Amitié      Superpapy à PapyCool
avatar
Superpapy

Messages : 30
Date d'inscription : 02/01/2014
Localisation : Petit village dans le Berry

http://superpapy.over-blog.com/#

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  papytrain76 le Ven 8 Mai - 13:21:00

hello  king
bien  mon  super papy  , tu  a tout a  fait  raison , et  merçi  pour ta  participation  a  mon projet , qui  date  depuis belle  lurette et  enfin ce  concrétise ......
grace a ton intervention  , la  F F M F  a de bonnes  idées  dans  ce domaine , et  j' ai  frappé  a la  bonne  porte

quand a ma  bibliothèque  ""  régionale """  , elle  se  remplie de  sujets  variés en  tout genres ...................encore  merçi pour  ces  astuces
ceci dit , j' ai  encore du  taf a  cogiter ,  alimentation électrique général de chaque modules  ""  coupures de voies , alimentation éclairages , isolations des voies
diverses ,  T C O  indépendant  pour les modules , ECT  ECT  .........

également  emplacement  des  gares  et  bâtiments / maisons  , ainsi  que  la  signalisation .................

et  pour  terminer  , la  déco  ..................

ps .................
toutes  les voies primaires ?  VP 1 ,  VP 2  et  voies d' évitement    auront des aiguilles  diverses  longues    ""  passage  intensif ""
toutes les voies gares , garages , et  autres , auront  des  aiguilles  courtes  ""   gain de  place et  peu de  passage ""

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  Superpapy le Ven 8 Mai - 16:00:35

Oui mais de mon côté j'ai encore 2 RV la semaine prochaine sans voir le bout du tunnel, mais les améliorations sont flagrantes.
Petit clin d’œil.
avatar
Superpapy

Messages : 30
Date d'inscription : 02/01/2014
Localisation : Petit village dans le Berry

http://superpapy.over-blog.com/#

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  papytrain76 le Ven 8 Mai - 21:09:45

hello  king

recevez mes respects   ""  MONSIEUR LE PRESIDENT DE  LA  F F M F  ""  de la compagnie des réseaux miniatures du centre

et  prompte  rétablissement  en espérant  des  jours  meilleurs  et  poursuivre  nos  aventures ferroviaires ...............

amitié  également

papy trains  76  de  NORMANDIE

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

plan réseau

Message  papytrain76 le Jeu 2 Juil - 9:37:31

hello  king

bonjour  a tous

PETIT RAPPEL  POUR  SE  REPERER
une  erreur  de  numéros  N 1 et N 5 ne sont pas a leurs places  sur  le dernier plan ci  dessus

le  N5 est  a la  place  du N1 ...........
et le  N1  est  au  dessus  du  N2 ...........

ps ,  je  suppose  que  le  forum est en  maintenance ,??? ma  barre d' outils  au  dessus  de ce  message  est  VIDE  !!!
par conséquant  je ne peut pas afficher de photos

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

plan

Message  Superpapy le Jeu 2 Juil - 11:01:52

Salut Joël
C'est ce plan que tu veux montrer ?



Bonne journée
Superpapy
avatar
Superpapy

Messages : 30
Date d'inscription : 02/01/2014
Localisation : Petit village dans le Berry

http://superpapy.over-blog.com/#

Revenir en haut Aller en bas

plan réseau

Message  papytrain76 le Jeu 2 Juil - 12:34:17

hello  king

yes ,  voila ce  qu il  me  faut ,  cela  correspond  mieux  aux  n° des  modules , et  permet de  mieux  suivre pour  les étapes suivantes
merçi superpapy
toujours bon  pied, bon œil Very Happy

bonne  journée  a  tous
la  suite  après  l' orage  ""  je  veux  dire  la  pub "" Razz

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  papytrain76 le Ven 6 Nov - 19:13:06

hello king

bonjour a tous
après une  longue PUB , voici la suite de mon projet

après  repérage de l' emplacement de mes voies  ,  traçage et  pose  d' isolant phonique en  mousse  de 3 mm  et  liège  de  2 mm

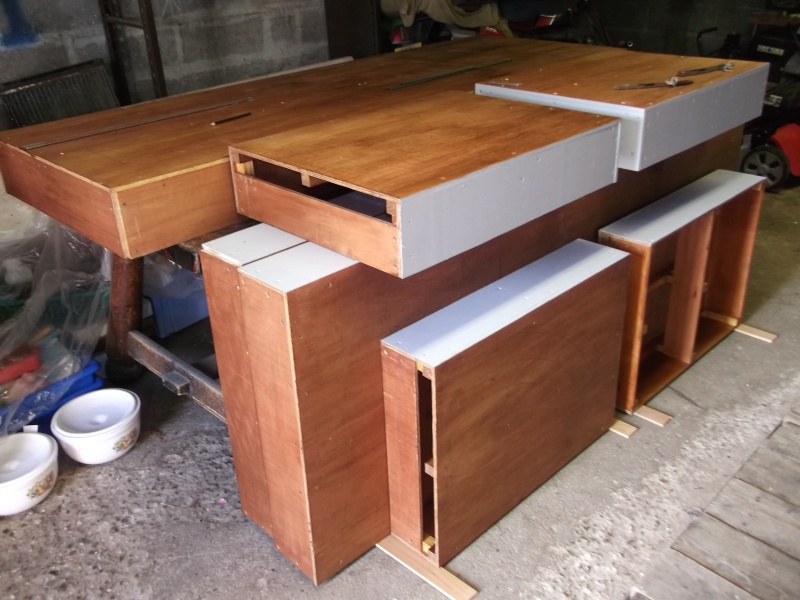

ensemble des  caissons  après peinture de  protection





rouleau mousse sous  voie  adhésif  une face  , longueur  25 m x largeur 48 mm , épaisseur  3 mm




traçage  des voies  pour repère encollage de la mousse




module  n° 5  en  2 parties , idem  pour  le  module  n° 6 ,  c' est 2 modules servent pour  les  courbes



des  entailles  sont  nécessaires  pour  cintrer  la  mousse




colle  SADER   colle  tout en  cartouche  pour  le  collage  LIEGE  sur  MOUSSE

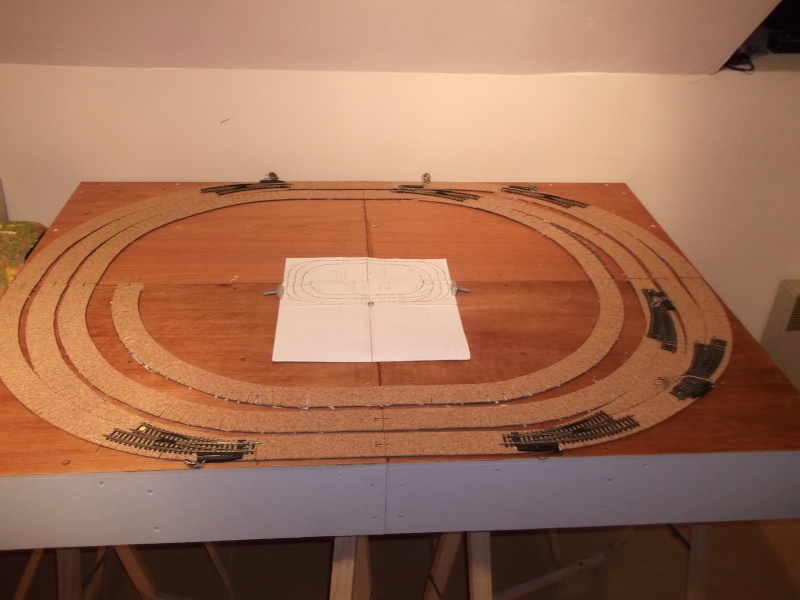

pose  du  liège , couper  en  bande de  48 mm  et  entailler pour le  courber




les voies intermédiaires entre les aiguilles  seront de  la  voie  flexibles code  100

ce module  est le n° 5 , placé en bout de réseau pour recevoir les courbes ,  idem  pour le module n° 6  avec des courbes
d' autres photos seront  postées a l' avancement des mes  réalisations
donc  la  suite  après  la  pub

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  Superpapy le Ven 6 Nov - 20:18:20

Voilà qui va réveiller tchou tchou 29, mais qui n'est pas le seul à s'arrêter d'un seul coup.
Pertes d’Intérêts. Souvent, quel dommage.
Vivement la suite, hein PapyCool
Superpapy ressuscité.
avatar
Superpapy

Messages : 30
Date d'inscription : 02/01/2014
Localisation : Petit village dans le Berry

http://superpapy.over-blog.com/#

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  Biquette 56 le Ven 6 Nov - 21:19:23

Ah ça y est c'est reparti !!! parfait les explications papy, par contre ou as tu pêché l'idée de la mousse adhésive sous voies, c'est certainement un bon plan mais il te faut tout coller, pas question de visser les rails ?
avatar
Biquette 56

Messages : 2062
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  papytrain76 le Ven 6 Nov - 21:42:54

hello  king

ha ha  pour  la suite  , il y en a pour des années a voir mon réseau évoluer , hein SUPER PAPY ...... mais  j' ai hate d' avancer  un  max avant la vieillesse:je sors:

hi hi , DANIEL , le fait de coller les éléments anti bruit ne  m' empèche pas de visser les voies ,de  la je  n' ai pas écrit de coller les voies ?? mais simplement les anti-bruits

mousse  et  liège ,alors  la surprise viendra par la suite de mon projet pour la fixation des voies , probablement  avec des agrafes  démontables

dans  l' immédiat ,  laissont  passer la pub et  la  pause lol!

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  manu29 le Sam 7 Nov - 23:27:38

Comme Daniel Je ne connaissais pas ce système nous attendons   la suite ?  Very Happy
avatar
manu29
Admin

Messages : 1252
Date d'inscription : 16/04/2012
Age : 58
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

réalisation pieds modules

Message  papytrain76 le Dim 15 Nov - 9:19:41

hello king

ça  avance  tout doux  mais certainement
pour  soutenir  mes 6 modules , j' ai réalisé  24  pieds en  section  60 mm x 35 mm , comme  le  bois  est brut , je  ne  vous explique  pas le taf
reste  encore  a raboter  et ponçer , ainsi que  la  peinture  chène clair
je vais opter  pour des réglages  sous pieds  , pour  l' alignement correct  des modules dès  l' assemblage
ce dit  , mon  plan de roulement  sera  a 1 m du  sol


la  suite  après  la  pub Wink

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  Biquette 56 le Dim 15 Nov - 21:45:04

Hello Papy, peut-être es tu tenu par le rampant de ta pièce, mais par expérience le plateau à 1 mètre je trouve que ça fait un peu juste, le mien est à 1,15m et je regrette un peu de n'avoir pas poussé à 1,20m, j'avais la place.
avatar
Biquette 56

Messages : 2062
Date d'inscription : 23/04/2012
Age : 69
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  papymomo le Lun 16 Nov - 7:45:36

C'est bon Papy, tu tiens le bon bout, tu es presque au bout ! cheers
avatar
papymomo

Messages : 446
Date d'inscription : 18/04/2012
Age : 67
Localisation : 66 Laroque des Albères

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  manu29 le Lun 16 Nov - 13:34:56

Biquette 56 a écrit:Hello Papy, peut-être es tu tenu par le rampant de ta pièce, mais par expérience le plateau à 1 mètre je trouve que ça fait un peu juste, le mien est à 1,15m et je regrette un peu de n'avoir pas poussé à 1,20m, j'avais la place.
Je confirme ce que dit Daniel, si tu as la possibilité que le plan de roulement soit à 1,20m  alors Papy n'hésites pas
avatar
manu29
Admin

Messages : 1252
Date d'inscription : 16/04/2012
Age : 58
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: nouveau réseau papy 2014

Message  papytrain76 le Mer 18 Nov - 9:34:42

Biquette 56 a écrit:Hello Papy, peut-être es tu tenu par le rampant de ta pièce, mais par expérience le plateau à 1 mètre je trouve que ça fait un peu juste, le mien est à 1,15m et je regrette un peu de n'avoir pas poussé à 1,20m, j'avais la place.

hello king

effectivement la  cote  de  1 m  pour  moi , debout  ou  assis sur chaise , est  idéale , 1,15 m et  1,20 m  me  font  trop haut
pour  ma  pièce , ma pièce est limitée , j' ai un  mur en  longueur qui est demi mansardé , c' est pas trop confort de ce coté mais j' ai de la  place pour accès
je  pourrais également  contourner le réseau a ma  guise Wink

de  toute  façon , je  n'envisage  pas suivrent les normes  FFMF
actuellement ,  je  continu  la  pose de la  mousse  et  liège , j' ai du  taf
voila  pour  les news  du  moment

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

petite suite nouveau réseau

Message  papytrain76 le Sam 26 Mar - 17:22:32

hello king

après de long mois de réflexion , je redémarre a nouveau ce projet
donc hauteur de roulement compris  entre  1,10 m ou  1, 20 m , montage de roulettes  qui peuvent etre  réglées suivant hauteur désiré et a mon gout
voici deux modules en préparation , ceci serviront uniquement  pour  les courbes , un module  aura  une  montagne et  le suivant un plateau avec village et route d' accès
dans ces deux cas , tunnels obligatoires  et les voies ne seront plus visibles





ces deux modules pour rails courbées seront positionnés  a  chaque extrémitée du  réseau ,ou viendront s' ajouter les modules intermédiaire
la suite après la pub lol!

papytrain76

Messages : 1598
Date d'inscription : 23/04/2012
Age : 61
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
