problème comment faire

Message  papytrain76 le Sam 1 Nov - 11:58:09

hello  king

j ai  une  voiture  fourgon  jouef  dont je  voudrais  installer  l éclairage  ,

après  visu  ,  elle  se  demonte  par  le  toit ?  mais  il y a  un  hic , je  n arrive  pas a  l ouvrir , cela  se  soulève  très légèrement aux extrémitées
au  dessus des  souflets , mais  il y a une  résistance  au  plastique ?  j ai bien l impression  que  cela  va  casser !!!!  si  je  force

je  ne  vois  aucune  vis  de  fixation

quelqu  un peut  il  m ' orienter  sur ce  problème

ps ................ pour  le  moment  je  ne  peut  pas  poster  d ' images   Exclamation  Exclamation

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: problème comment faire

Message  manu29 le Sam 1 Nov - 23:09:52

As tu la référence  de ce fourgon?
avatar
manu29
Admin

Messages : 1340
Date d'inscription : 16/04/2012
Age : 59
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

référence

Message  papytrain76 le Dim 2 Nov - 9:01:10

hello   king

référence  issue    du  catalogue  jouef   78/ 79  et   83

fourgon  bagages   type  1931 ,  longueur  222 mm

reproduction  du  fourgon  bagages métallique  a  bogies  gorlitz  sncf

le  modèle


aperçu  du  toit  légèrement  déboité  au  dessus du  souflet   Exclamation  mais  cela  coinçe

est ce  que  le  toit  est  solidaire  des  vitres Exclamation  ou  bien  fixé  avec  des  ergots Question
merçi  pour vos conseils ...................

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: problème comment faire

Message  manu29 le Dim 2 Nov - 12:45:10

Je n'ai jamais démonter ce type de fourgon, mais il me semble que sur ce modèle le vitrage et la toiture sont en un seul ensemble, il doit je pense être clipser aux extrémités et peut être au centre le démontage doit être délicat
avatar
manu29
Admin

Messages : 1340
Date d'inscription : 16/04/2012
Age : 59
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: problème comment faire

Message  Biquette 56 le Dim 2 Nov - 21:24:08

Je ne pense pas pouvoir t'être de grande utilité Papy, n'ayant jamais eu ce modèle de fourgon entre les mains, mais peut-être que Manu t'a donné la bonne solution, si effectivement la toiture et les vitrages sont solidaire en forme de U inversé le démontage est délicat, il faut pincer les vitrages en dégageant la toiture, il en est ainsi des voitures Romilly de la même marque, il faut jouer finement...très très finement........patience et délicatesse....comme avec la gente féminine en fait.......
avatar
Biquette 56

Messages : 2194
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: problème comment faire

Message  papytrain76 le Lun 3 Nov - 8:18:02

hello  king

merçi  pour  ces  renseignements  forts  utiles

je  vais  sortir  les  cure  dents , car  avec  les  doitgs  ou  les  ongles ? c est  pas  concret ..................

donc  la  suite  après  la  pause Rolling Eyes

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

demontage fourgon en images

Message  papytrain76 le Jeu 6 Nov - 9:18:02

hello   king

la  pause café a  été  longue Razz
en  faite  , la  voiture  n ' a jamais  été démontée , effectivement  les  vitres sont  solidaires  du  toit ? comme  les  modèles  lima ..........
cela  m' a donné  des  sueurs froides en  entendant  craquer  la  caisse , simplement que  les  vitres  était un  peu  collées ( humiditée et  poussières )
je  me  suis servi d ' un  petit tournevis pour écarter très légèrement  le  toit  du  la  caisse , juste  de  quoi  passer  les  cures-dents  tout au  long de la voiture


même  procédé  de  l ' autre  face



soulever  le  toit  en  vérifiant que  les  vitres passent  bien  le  long  de  la  caisse
il n ' a pas  d ' ergots  aux  extrémitées  du  toit

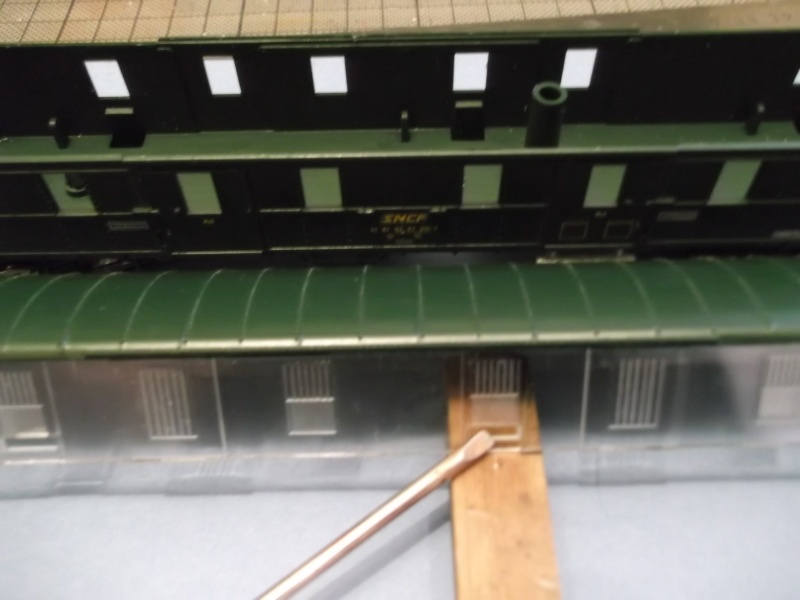

simplement  une  découpe  pour que  les  vitres  soient    calées sur  l ' intérieur  du  chassis  (  emplacement  de le  pointe  du  tournevis en  bas  d ' image )




ergot de  maintient  sur  le  chassis  (  emplacement de  la  pointe  du  tournevis  )



prévoyant pour  les  fuites de  lumières , j ai  peint  en  noir l ' intérieur  toiture en  longeant le  dessus  des  vitres .........
posé une  feuille bleu  sur le  sol  du chassis ? j ai découpé  le  poteau central qui ne  sert a  rien
les composants sont  regroupés  entre la  porte  et  la  1ère fenètre ' le  fil qui va aux  essieux a l autre extrémitée est  collé et
parcourt le plancher sous les vitres ,  le ruban leds  est  en  2  parties




avant  remontage de  l ensemble  (  composants  invisibles de  l 'extérieur  )
j   ai  positionné  des  caches-fenètres  (  papier blanc  canson  )
petite peinture  alu  sur  les  marches-pieds  et  mains-montoires

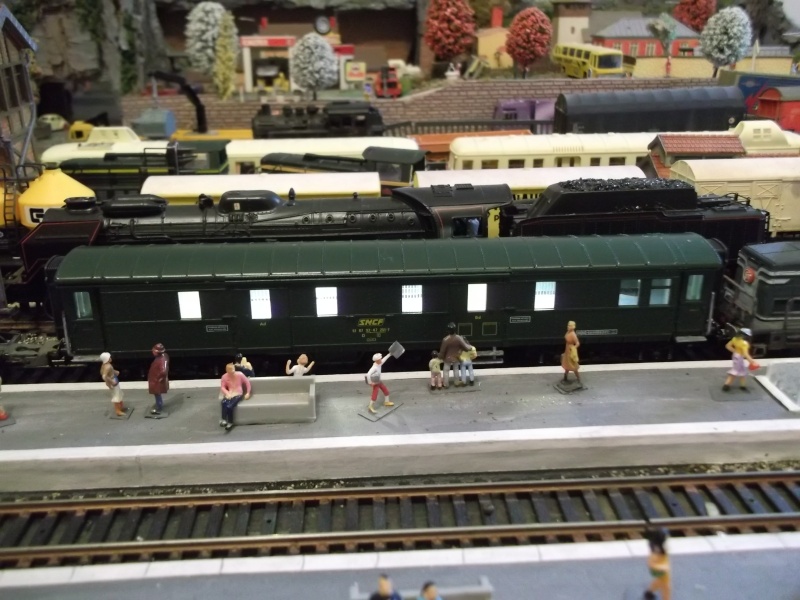

éssais  éclairage  satisfaisant  ?  luminositée  maximun , mais cette  voiture roulera en  basse vitesse , donc  lumière  tamisée ......




bon  pour  le  service





ce  fourgon    sera en  service  avec le  convoi  de  la  grue de  secours comme  voiture  ouvriers

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: problème comment faire

Message  Biquette 56 le Jeu 6 Nov - 14:29:34

papytrain76 a écrit:hello   king

la  pause café a  été  longue Razz


A cause du calva dans le café ??????

En tout cas bon boulot et surtout bien sympa ce fourgon..je ne connaissais pas ce modèle...ça rentre bien dans la compo grue de secours avec un vieux fourgon reclassé en dortoir. Et je prend note de l'astuce des cure dents..ça me servira pour les Romilly.
avatar
Biquette 56

Messages : 2194
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

Re: problème comment faire

Message  manu29 le Ven 7 Nov - 9:52:58

héhéhé!!! il me semblait bien que les vitrages étaient solidaires de la toiture
Bref bon boulot  sans casse, bravo

avatar
manu29
Admin

Messages : 1340
Date d'inscription : 16/04/2012
Age : 59
Localisation : Landerneau

http://forumtrainmodelisme.lebonforum.com

Revenir en haut Aller en bas

Re: problème comment faire

Message  PHIL le Valenciennois le Ven 7 Nov - 15:35:29

BRAVO !!!!
avatar
PHIL le Valenciennois

Messages : 1312
Date d'inscription : 18/04/2012
Age : 63
Localisation : CROISILLES

http://phil59vo02.overblog.com

Revenir en haut Aller en bas

Re: problème comment faire

Message  papytrain76 le Sam 8 Nov - 8:26:23

hello   king

merci  vous , je  pense  que  cela  vous  sera  utile a  ce  sujet  décortiqué ..............

ps
pour explication  et  image ..........
sur la  6 ème  image  en  vue  éclatée  du  raccordement  électrique  composants  et  leds
au  départ  du  pont de  diode ,  l' on  aperçois  bien  les 2  fils  rouges  se  dirigeant  vers le  bas de  caisse  pour  prendre  le  jus  aux  essieux
ils  sont  soudés  sur  le  départ du  pont diode ,  sigle  courant  alternatif

ensuite  le  condo  est  soudé a l opposé    sur  le    sigle  + et - du  pont   """"  attention  a  la  polaritée Exclamation Exclamation
, de  se  même  soudage  """   condo / pont  """"   part  les  fils bleu  et  rouge + résistance  vers le ruban leds

petit  rappel  pour  les 2  rubans  leds  de  cette   voiture
j ai  mis  2  morceaux  séparés  comme  sur  même  image n° 6
les  2  fils soudés   qui  relie  les 2 morceaux   de  ruban leds   sont  bien  """"  isolés """"  la  gaine isolante  est  transparente

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

mise en valeur fourgon travaux

Message  papytrain76 le Mar 25 Nov - 18:29:00

hello   king

tite    suite  du  fourgon  transformé
peinture  et  patine  toit
patine  bogies

transformation  de  toiture  ,  marches- pieds  ,   mains montoires  et  souflets









gabarit   de  protection  pour  les  essieux qui  n ' apprécient  pas le vernis  mat  de  bombe




bogies    patinés

bonne  bricole a  ceux  que  cela  tente  lol!

papytrain76

Messages : 1694
Date d'inscription : 23/04/2012
Age : 62
Localisation : haute-normandie 76 , ST JEAN DE LA NEUVILLE

http://flochj@neuf.fr

Revenir en haut Aller en bas

Re: problème comment faire

Message  Biquette 56 le Mar 25 Nov - 18:48:00

Ah oui, nettement mieux le fourgon avec la toiture patinée, et "top" aussi les bogies...comment pratiques-tu pour les bogies ?
avatar
Biquette 56

Messages : 2194
Date d'inscription : 23/04/2012
Age : 70
Localisation : Banlieue Lorientaise.

Revenir en haut Aller en bas

mise en patine

Message  papytrain76 le Mar 25 Nov - 19:14:36

hello  king

pour la  réalisation il  faut ....

feuille  papier  ,  petit carton  ou  autre  pour protéger  ce que  l'on ne  veux  pas patiner
essence  F
chiffon  et  coton  tige
vernis mat  séchage rapide  pour plastique  en  bombe de  750 ml
2  pinceaux , 1 petit et 1 moyen    poils  souples
1 pinceau  brosse  poils  dur
peinture si  nésséssaire Exclamation Exclamation
terre  a  décors  de  différentes  teintes """  rouille , terre  brulée , gris  éléphant , ocre  rouge , ombre  naturel  , senne calcinée et sienne naturelle ,
sans  oublier  le  blanc de  titane

je  procède  comme  suit ..............

néttoyage  léger  a l 'essence  F  les  parties  a  traiter  ,  soit  au  chiffon  pour  les  grandes surfaces ?  toitures ,  caisses ou  autres
                                                                       , soit coton tige  pour  les  bogies  et  petite  pièces

protection en  gabarit  , feuilles  ou  carton fin pour ce  qui  n ' est  pas  traité
je  couvre  les  parties a  traiter  au  vernis  mat
je  laisse  sécher  10  mm
et  ensuite  je  passe a l ' opération  patine
ceci sera  décrit en  image a  la  suite  de  ce  message
donc  pour  le  moment  ......  pub Razz
